Zynq UltraScale+ RFSoC ZCU670 评估套件现已问市

2022 年 3 月 31 日


作者:David Brubaker,Zynq UltraScale+ RFSoC产品线高级经理



全新 8T8R ZCU670 评估套件——搭载 Zynq RFSoC DFE

zcu670_angled

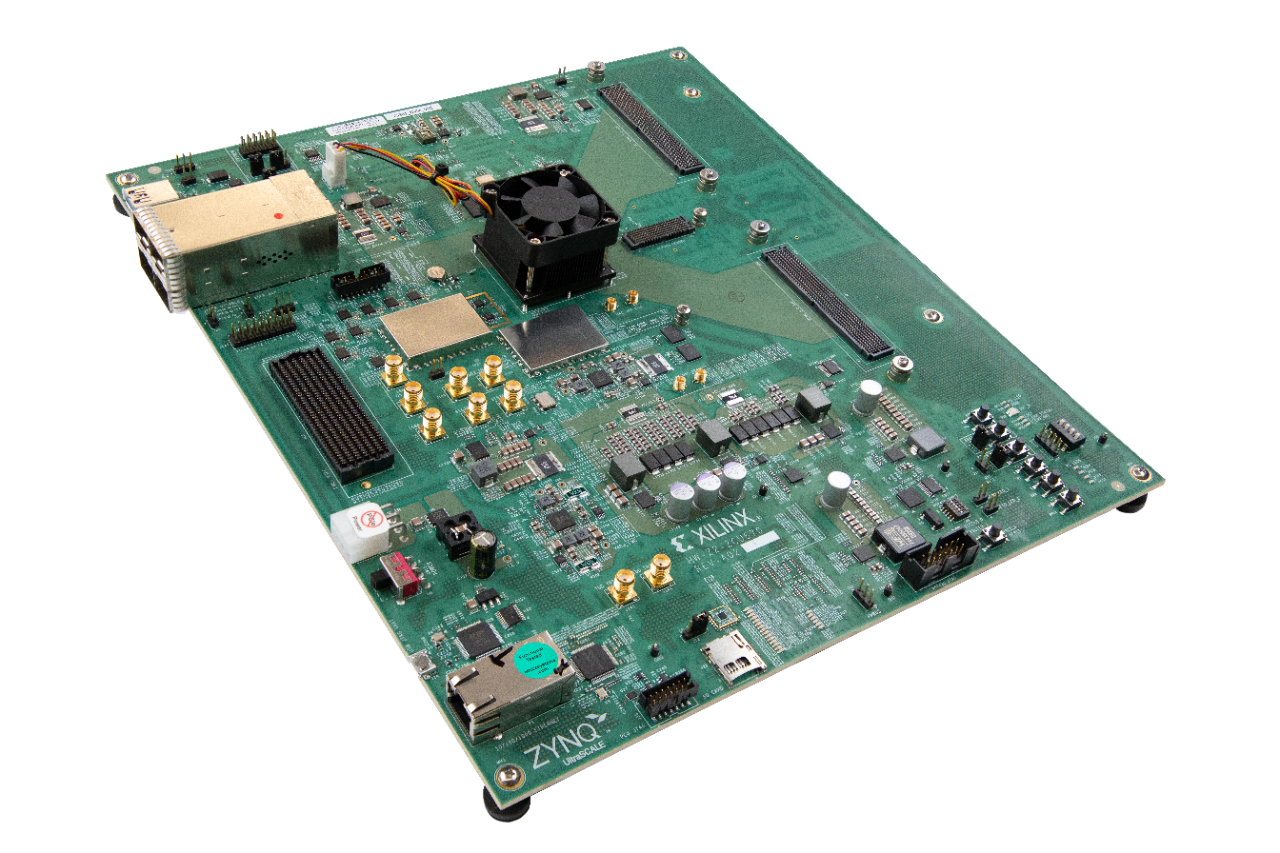

Zynq UltraScale+ RFSoC DFE ZCU670 评估板

我们刚刚推出了 Zynq® UltraScale+™ RFSoC DFE ZCU670 评估套件,该套件搭载 ZU67DR,是业界率先实现 8T8R、400MHz 瞬时带宽( IBW )的灵活应变单芯片 O-RU 解决方案。ZU67DR 器件集成了 5G 数字前端( DFE )硬化 IP、RF 采样转换器和可编程逻辑,以满足 4G/5G O-RU 在成本、功耗与性能方面的要求。

RF-DAC 输出接口和 RF-ADC 输入接口通过宽带 RFMC2.0 RF 连接器提供,使得 Zynq RFSoC 插件卡或定制卡可以轻松连接。依托该架构,客户能够针对自身特定需求定制 RF 接口卡,并将其直接连接到 ZCU670 评估板,充分利用现有评估板和工具,快速进行原型设计与评估。

此外,ZCU670 还具备 JTAG、UART、USB3.0 和 RJ-45 标准接口以及一个 FMC+ 连接器,从而支持标准或定制夹层卡。

所包含的插件卡可实现快速评估和原型设计

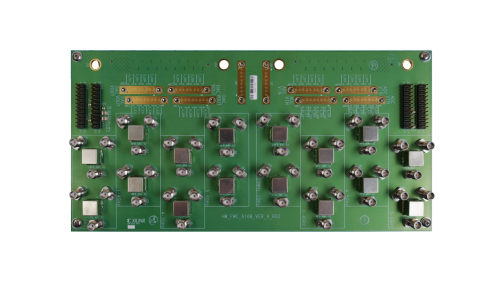

XM755 外接插件卡

XM755 外接插件卡

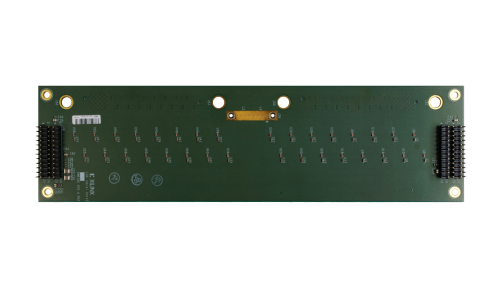

XM650

XM650 N79 回环插件卡

ZCU670 评估套件自带两个插件卡,方便用户以开箱即用的方式完成初启和运行。第一个插件卡是 XM650。这是一个 N79 频段回环卡,非常适合希望在无需任何外部线缆或连接的情况下快速设置简单 8T8R 回环的设计人员。设计人员可以将 XM650 以数字化方式适配到 4.5GHz-5GHz(N79 频段)上 1-8 通道的任意回环组合。

第二个插件卡是 XM755 外接卡,非常适合在多个不同的频段上开展深入的性能测量。XM755 配有线缆、换衡器和滤波器,以便在 10MHz 至 7.0GHz(在子带内)内常用频段上进行 RF 测试。设计人员可以在不同的频段内建立 RF 回环,或将单端 RF 引入和引出评估套件,以连接 LNA、功率放大器( PA )或测试设备。由于内置的换衡器和滤波器能够覆盖从 10MHz 直至 7GHz 的所有关键频段,因此对系统架构师和 RF 设计人员而言,这是一种颇为可靠的参考设计。

ZCU670 评估套件提供支持 IEEE Std 1588 和 Sync-E ORAN 无线应用的板载参考和 RF 时钟解决方案。如果用户还需要强化时钟解决方案,CLK-104 模块则完全兼容 ZCU670 评估板。

综合全面的开发工具

设计任何复杂系统的重要一环都是提供综合全面的软件工具套件。AMD 提供了丰富的设计资源生态系统,例如 Vivado® ML、RF 分析仪调试工具和功耗优势工具( Power Advantage Tool ),以促进所有 RF 项目的高级应用开发。除此之外,AMD 还为 8T8R O-RU 设计提供了目标参考设计( TRD ),以协助启动设计,同时还提供了一个 RF 评估平台,用于演示各种 PA 和无线电配置的 CFR 和 DPD 性能。

全新 ZCU670 套件是一款卓越的评估与软件开发平台,可提供快速启动 4G/5G O-RU 设计所需的一切工具与资源。即刻采用 ZCU670 评估套件缩短上市进程、降低原型设计成本,让您更快地从 RF 设计中获得收益!



进一步了解 ZCU670 套件,请联系您本地的 AMD 销售代表
