Zynq UltraScale+ RFSoC 进行设计
业界唯一
单芯片自适应射频平台
集成 RF-Analog
在自适应 SoC 上单片集成直接 RF 采样数据转换器，可消除对外部数据转换器的需求，从而可实现一款高度灵活的解决方案，与多组件解决方案相比，该解决方案可减少 50% 的功耗和空间占用，包括消除 JESD204 等高功耗 FPGA-模拟的接口。此外，这种方法还可实现一个高度灵活的解决方案，将大部分 RF 信号处理转移至数字域。
SD-FEC
Zynq™ UltraScale+™ RFSoC 将 Soft-decision Forward Error-correction Cores (SD-FEC) IP 块与低密度奇偶校验 (LDPC) 及涡轮编解码器支持集成在一起。硬化内核可在低时延下提供超过 1Gb/s 的性能，与软逻辑实现方案相比，功耗更低、占位面积更小。
硬化数字前端
Zynq RFSoC DFE 是最新的自适应 RFSoC 平台，其针对重要的 DFE 处理集成比软逻辑更硬的 IP。Zynq RFSoC DFE 可为 5G 新无线电实现高度灵活的解决方案，能够低功耗、低成本地运行高达 7.125GHz 的输入输出频率。
硬件灵活应变
Zynq UltraScale+ RFSoC 架构集成 FPGA 架构，可灵活满足相同基础硬件的广泛需求。能够利用同一个平台来达到不同的要求和新兴标准，因此厂商可快速针对新的市场机遇做出反应。
面向单芯片无线电的完整 SoC
Zynq UltraScale+ RFSoC 是一种异构计算架构，包括完整的 Arm 处理子系统、FPGA 架构，以及 RF 信号链中的完整模数可编程性，其不仅可为不同的应用提供一个完整的单片软件定义无线电平台，而且还有助于随着市场动态的发展，生产无线电变体。
Zynq UltraScale+ RFSoC 产品组合
产品组合的可扩展性，可满足当前及未来市场需求
高达 4GHz
频率操作
高达 5GHz
频率操作
高达 6GHz
频率操作
高达 7.125GHz
频率操作
远程 PHY 支持有线电视接入 DOCSIS 3.1
Zynq UltraScale+™ RFSoC 可帮助有线电视接入多服务运营商 (MSO) 通过远程 PHY 节点将 PHY 层处理移至离家更近的地方，从而可提高网络容量。
- RF-Analog 支持严格的功耗及封装约束
- LDPC 符合 DOCSIS 3.1 要求
- DOCSIS 4.0 更宽泛的频谱支持
- FPGA 逻辑适用于永不过时的全双工 IP
相控阵雷达/数字阵雷达
作为面向可扩展、多功能、相控阵雷达的单芯片 TRX 解决方案，Zynq UltraScale+ RFSoC 能够在预警场景下实现低时延收发，获得最佳响应时间。
- 全 L 波段采样
- 部分 S 波段直接采样、第二尼奎斯特全 S 波段
- 部分 C 频段直接采样
- 软硬件可重新配置

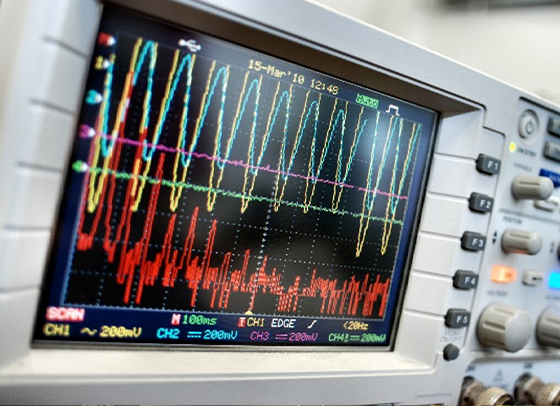

测试与测量
设计人员可通过在 Zynq UltraScale+ RFSoC 中使用直接 RF 采样、高灵活、可重构逻辑及软件可编程性，为信号生成和信号分析构建高速度的多功能仪器。
卫星通信
设计人员可通过在 Zynq UltraScale+ RFSoC 中使用直接 RF 采样、高灵活、可重构逻辑及软件可编程性，为信号生成和信号分析构建高速度的多功能仪器。

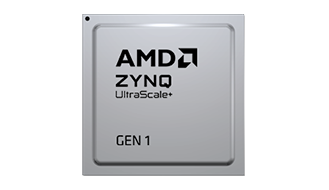

Zynq™ UltraScale+™ RFSoC Gen 1
Direct-RF 信号链特性
| ZU21DR | ZU25DR | ZU27DR | ZU28DR | ZU29DR | ||
|---|---|---|---|---|---|---|
| 最大 RF 输入频率 (GHz) | 4 | |||||
| 抽取／内插 | 1x、2x、4x 和 8x | |||||
| 12 位 RF-ADC | ADC # | - | 8 | 8 | 8 | 16 |
| 最大速率 (GSPS) | - | 4.096 | 4.096 | 4.096 | 2.058 | |
| 14 位 RF-DAC | DAC # | - | 8 | 8 | 8 | 16 |
| 最大速率 (GSPS) | - | 6.554 | 6.554 | 6.554 | 6.554 | |
| SD-FEC | 8 | 0 | 0 | 8 | 0 | |
可编程逻辑
| ZU21DR | ZU25DR | ZU27DR | ZU28DR | ZU29DR | |
|---|---|---|---|---|---|
| 系统逻辑单元 (K) | 930 | 678 | 930 | 930 | 930 |
| DSP slice | 4,272 | 3,145 | 4,272 | 4,272 | 4,272 |
| 内存 (Mb) | 60.5 | 41.3 | 60.5 | 60.5 | 60.5 |
| GTY 收发器 | 16 | 8 | 16 | 16 | 16 |
| PCIe Gen 3x16 | 2 | 1 | 2 | 2 | 2 |
| PCIe Gen3 x16 / Gen4 x8 / CCIX | - | - | - | - | - |
| 支持 RS-FEC 的 100G 以太网 MAC/PCS | 2 | 1 | 2 | 2 | 2 |
| 最大 I/O 引脚数 | 280 | 347 | 347 | 347 | 408 |
处理系统特性
| ZU21DR | ZU25DR | ZU27DR | ZU28DR | ZU29DR | |
|---|---|---|---|---|---|
| 应用处理单元 | 速率高达 1.33GHz 的四核 Arm® Cortex®-A53 MPCore | ||||
| 实时处理单元 | 速率高达 533MHz 的四核 Arm® Cortex-R5 MPCore | ||||
| 嵌入式和外部存储器 | 256KB 片上内存 w/ECC; 外部 DDR4; DDR3; DDR3L; LPDDR4; LPDDR3; 外部 Quad-SPI; NAND; eMMC | ||||
| 高速连接功能 | 4 PS-GTR; PCIe Gen1/2; Serial ATA 3.1; DisplayPort 1.2a; USB 3.0; SGMII | ||||
| 普通连接 | 214 PS I/O; UART; CAN; USB 2.0; I2C; SPI; 32b GPIO; 实时时钟; WatchDog 计时器; 三态计时器 | ||||

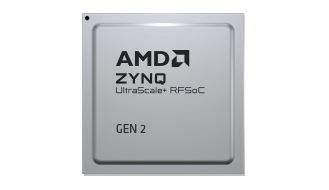

Zynq™ UltraScale+™ RFSoC Gen 2
Direct-RF 信号链特性
| ZU39DR | ||
|---|---|---|
| 最大 RF 输入频率 (GHz) | 5 | |
| 抽取／内插 | 1x、2x、4x 和 8x | |
| 12 位 RF-ADC | ADC # | 16 |
| 最大速率 (GSPS) | 2.220 | |
| 14 位 RF-DAC | DAC # | 16 |
| 最大速率 (GSPS) | 6.554 | |
| SD-FEC | 0 | |
可编程逻辑
| ZU39DR | |
|---|---|
| 系统逻辑单元 (K) | 930 |
| DSP slice | 4,272 |
| 内存 (Mb) | 60.5 |
| GTY 收发器 | 16 |
| PCIe Gen 3x16 | 2 |
| PCIe Gen3 x16 / Gen4 x8 / CCIX | - |
| 支持 RS-FEC 的 100G 以太网 MAC/PCS | 2 |
| 最大 I/O 引脚数 | 408 |
处理系统特性
| ZU39DR | |
|---|---|
| 应用处理单元 | 速率高达 1.33GHz 的四核 Arm® Cortex®-A53 MPCore |
| 实时处理单元 | 速率高达 533MHz 的四核 Arm® Cortex-R5 MPCore |
| 嵌入式和外部存储器 | 256KB 片上内存 w/ECC; 外部 DDR4; DDR3; DDR3L; LPDDR4; LPDDR3; 外部 Quad-SPI; NAND; eMMC |
| 高速连接功能 | 4 PS-GTR; PCIe Gen1/2; Serial ATA 3.1; DisplayPort 1.2a; USB 3.0; SGMII |
| 普通连接 | 214 PS I/O; UART; CAN; USB 2.0; I2C; SPI; 32b GPIO; 实时时钟; WatchDog 计时器; 三态计时器 |

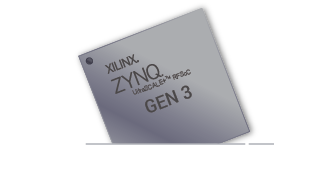

Zynq™ UltraScale+™ RFSoC Gen 3
Direct-RF 信号链特性
ZU42DR |
ZU43DR | ZU46DR | ZU47DR | ZU48DR | ZU49DR | ||||
|---|---|---|---|---|---|---|---|---|---|
| 最大 RF 输入频率 (GHz) | 6 | ||||||||
| 抽取／内插 | 1x、2x、3x、4x、5x、6x、8x、10x、12x、16x、20x、24x、40x | ||||||||
| 14 位 RF-ADC | ADC # | 8 | 2 | 4 | 8 | 4 | 8 | 8 | 16 |
| 最大速率 (GSPS) | 2.5 |
5.0 |
5.0 | 2.5 | 5.0 | 5.0 | 5.0 | 2.5 | |
| 14 位 RF-DAC | DAC # | 8 |
4 | 12 | 8 | 8 | 16 | ||
| 最大速率 (GSPS) | 9.85* | 9.85* | 9.85* | 9.85* | 9.85* | 9.85* | |||
| SD-FEC | 0 | 0 | 8 | 0 | 8 | 0 | |||
* 请联系您当地的 AMD 销售代表以获取 10GSPS 器件支持
可编程逻辑
| ZU42DR | ZU43DR | ZU46DR | ZU47DR | ZU48DR | ZU49DR | |
|---|---|---|---|---|---|---|
| 系统逻辑单元 (K) | 489 | 930 | 930 | 930 | 930 | 930 |
| DSP slice | 1,872 | 4,272 | 4,272 | 4,272 | 4,272 | 4,272 |
| 内存 (Mb) | 67.8 | 60.5 | 60.5 | 60.5 | 60.5 | 60.5 |
| GTY 收发器 | 8 | 16 | 16 | 16 | 16 | 16 |
| PCIe Gen3x16 | - | - | - | - | - | - |
| PCIe Gen3 x16 / Gen4 x8 / CCIX | 0 | 2 | 2 | 2 | 2 | 2 |
| 支持 RS-FEC 的 100G 以太网 MAC/PCS | 0 | 2 | 2 | 2 | 2 | 2 |
| 最大 I/O 引脚数 | 152 | 347 | 360 | 347 | 347 | 408 |
处理系统特性
| ZU42DR | ZU43DR | ZU46DR | ZU47DR | ZU48DR | ZU49DR | |
|---|---|---|---|---|---|---|
| 应用处理单元 | 速率高达 1.33GHz 的四核 Arm® Cortex®-A53 MPCore | |||||
| 实时处理单元 | 双核 Arm Cortex-R5F MPCore (达 533MHz) | |||||
| 嵌入式和外部存储器 |
256KB 片上内存 w/ECC; 外部 DDR4; DDR3; DDR3L; LPDDR4; LPDDR3; 外部 Quad-SPI; NAND; eMMC |
|||||
| 高速连接功能 | 4 PS-GTR; PCIe Gen1/2; Serial ATA 3.1; DisplayPort 1.2a; USB 3.0; SGMII | |||||
| 普通连接 | 214 PS I/O; UART; CAN; USB 2.0; I2C; SPI; 32b GPIO; 实时时钟; WatchDog 计时器; 三态计时器 | |||||

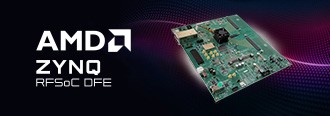

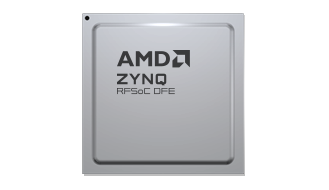

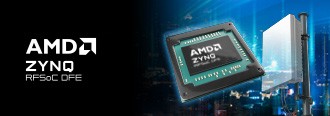

Zynq™ UltraScale+™ RFSoC DFE
Direct-RF 信号链特性
| ZU63DR | ZU64DR | ZU65DR | ZU67DR |
|||||
|---|---|---|---|---|---|---|---|---|
| 最大 RF 输入频率 (GHz) | 7.125 | |||||||
| 抽取／内插 | 1x、2x、3x、4x、5x、6x、8x、10x、12x、16x、20x、24x、40x | |||||||
| 14 位 RF-ADC | ADC # | 4 | 2 | 5 | 2 | 6 | 5 | 2 |
| 最大速率 (GSPS) | 2.95 | 5.9 | 2.95 | 5.9 | 5.9 |
2.95 | 5.9 | |
| 14 位 RF-DAC | DAC # | 4 | 8 | 6 |
8 | |||
| 最大速率 (GSPS) | 10.0* | 10.0* | 10.0* | 10.0* | ||||
| Digital Front-End (DFE) Hard IP | Channel Filter, DUC/DDC, Mixer, CFR, Complex Equalizer, PQ, Resampler, DPD | |||||||
| Low PHY Hard IP | FFT/iFFT, PRACH | - | FFT/iFFT, PRACH | FFT/iFFT, PRACH | ||||
| SD-FEC | 0 | 0 | 0 | 0 | ||||
* 请联系您当地的 AMD 销售代表以获取 10GSPS 器件支持
可编程逻辑
| ZU63DR | ZU64DR | ZU65DR | ZU67DR | |
|---|---|---|---|---|
| 系统逻辑单元 (K) | 393 | 328 | 489 | 489 |
| DSP slice | 1,200 | 1,872 | 1,872 | 1,872 |
| 内存 (Mb) | 54.2 | 38.3 | 67.8 | 67.8 |
| GTY 收发器 | 4 | 8 | 8 | 8 |
| PCIe Gen3x16 | 0 | 0 | 0 | 0 |
| PCIe Gen3 x16 / Gen4 x8 / CCIX | 0 | 0 | 0 | 0 |
| 支持 RS-FEC 的 100G 以太网 MAC/PCS | 1 | 1 | 1 | 1 |
| 最大 I/O 引脚数 | 154 | 154 | 154 | 154 |
处理系统特性
| ZU63DR | ZU64DR | ZU65DR | ZU67DR | |
|---|---|---|---|---|
| 应用处理单元 | 速率高达 1.33GHz 的四核 Arm® Cortex®-A53 MPCore™ | |||
| 实时处理单元 | 双核 Arm Cortex-R5F MPCore (达 533MHz) | |||
| 嵌入式和外部存储器 |
256KB 片上内存 w/ECC; 外部 DDR4; DDR3; DDR3L; LPDDR4; LPDDR3; 外部 Quad-SPI; NAND; eMMC | |||
| 高速连接功能 | 4 PS-GTR; PCIe Gen1/2; Serial ATA 3.1; DisplayPort 1.2a; USB 3.0; SGMII | |||
| 普通连接 | 214 PS I/O; UART; CAN; USB 2.0; I2C; SPI; 32b GPIO; 实时时钟; WatchDog 计时器; 三态计时器 | |||
技术文档
工具与示例设计
各种解决方案可供开发人员轻松评估和调试基于 Zynq™ UltraScale+™ RFSoC 的设计。这些解决方案包括工具、IP 和参考设计，当用户设计在硬件中运行时，其可实现从性能评估到系统级调试的大量功能。
这些工具可作为一个平台，高效配置和监控 Zynq UltraScale+ RFSoC 特性并加速产品设计进程。
| 名称 | 说明 | |
|---|---|---|
| ZCU111 RF 数据转换器评估工具 | 该评估工具由 Zynq UltraScale+ RFSoC ZCU111 评估板的参考设计和定制 GUI 组成，不仅可配置 RF 数据转换器的工作，而且还可评估 RF-ADC 和 RF-DAC 的性能。 | |
评估工具用户指南 |
评估工具下载 |
|
| Zynq UltraScale+ RFSoC Gen 3 RF 数据转换器评估工具 | 该评估工具包含 Zynq UltraScale+ RFSoC ZCU208 和 ZCU216 评估板的参考设计，并带有定制的 GUI，用于配置 RF 数据转换器的运作并评估 RF-ADC 和 RF-DAC 的性能。 |
|
评估工具用户指南 |
评估工具下载 |
|
| RF Analyzer | RF Analyzer 工具可提供在任何用户电路板上的 Zynq UltraScale+ RFSoC 器件中配置和调试 RF 数据转换器的便捷途径。该工具使用一个简单的 GUI 实现调试功能，从而能够与在用户电路板上实现的 RF 数据转换器 IP 示例设计无缝互动。 RF Analyzer 工具仅在 Windows 环境中支持。 |
|
RF Anaylzer 下载 : |
||
| Zynq UltraScale+ RFSoC 频率规划器 | 频率规划器有助于 Zynq UltraScale+ RFSoC 器件的频率规划。 | |
RFSoC 频率规划器下载： |
||
| 入门设计 | Vivado™ ML 项目使开发人员能够使用 Zynq UltraScale+ RFSoC 快速启动端到端设计。 | |
设计文档： |
设计文件下载： |
|
| 使用 PYNQ 在 ZCU111 上进行 Zynq UltraScale+ RFSoC 演示 | 由 ZCU111 评估套件提供支持，该演示使用 PYNQ 和 Jupyter Notebook 实现无线解决方案。 |
|
培训
使用 Zynq UltraScale+ RFSoC 进行设计
该“点播”课程概括介绍面向 Zynq™ UltraScale+™ RFSoC 系列的硬模块功能，该系列特别强调数据转换器和 Soft-Decision FEC 模块。
课堂 - 采用 Zynq UltraScale+ RFSoC 执行设计
概括介绍面向 Zynq™ UltraScale+™ RFSoC 系列的硬模块功能，该系列特别强调数据转换器和 Soft-Decision FEC 模块。
开发板、套件与模块
访问 Zynq UltraScale+ RFSoC 板、套件和模块，了解详细信息并立即下订单。
