概述
产品描述
Zynq® UltraScale+™ RFSoC ZCU216 评估套件配备业界唯一单芯片自适应射频平台，是快速原型设计和高性能 RF 应用开发的理想平台。
ZCU216 评估套件配备 Zynq UltraScale+ RFSoC Gen 3 ZU49DR，可采用 16T16R 高速 RF-DAC 及 RF-ADC 实现 6GHz 以下频段的直接 RF 采样。
除了 ZCU49DR 器件卓越的 RF 转换器技术外，ZCU216 套件还提供插件卡、广泛的连接选项和全面的开发工具及 IP，可帮助用户开发尖端 RF 设计，例如：
- 5G 6GHz 以下海量 MIMO 无线电
- 5G mmWave 中频 (IF) 收发器
- 固定无线接入
- 数字相控阵雷达
- 地面卫星通信
- 频谱分析仪
- 高速 RF 测试仪
主要特性
提供参考设计及插件卡，可快速实现评估和原型设计
- 集成型 RF 设计实例
- 面向快速回路测试的 XM650 16T16R N79 频段回路插件卡
- 支持深度性能测量的 XM655 16T16R 分支插件卡
- 用于内（高达 1.2GHz）外部（高达 10GHz）参考时钟的 CLK104 RF 时钟插件卡
面向广泛应用开发的基础板载特性
- DDR4 DIMM — 4GB、64 位、2,666MT/s、连接至可编程逻辑 (PL)
- DDR4 SODIMM — 4GB、64 位、2,400MT/s、连接至处理系统 (PS)
- I/O 扩展选项 — FPGA 夹层卡 (FMC+) 接口、RFMC 2.0 接口和 Pmod 连接
- 高速 I/O — 2x2 SFP28 接口，支持多达 4 个 SFP/SFP+/zSFP+/SFP28 模块
新利app下载 特色器件
支持 Zynq UltraScale+ XCZU49DR-2FFVF1760 RFSoC
| 14 位 2.5GSPS RF-ADC | 16 |
|---|---|
| 14 位 9.85GSPS RF-DAC | 16 |
| 最大 RF 输入频率 (GHz) | 6 |
| 系统逻辑单元 (K) | 930 |
| 内存 (Mb) | 60.5 |
| DSP slice | 4,272 |
| 33G 收发器 | 16 |
| 最大 I/O 引脚数 | 408 |
产品信息

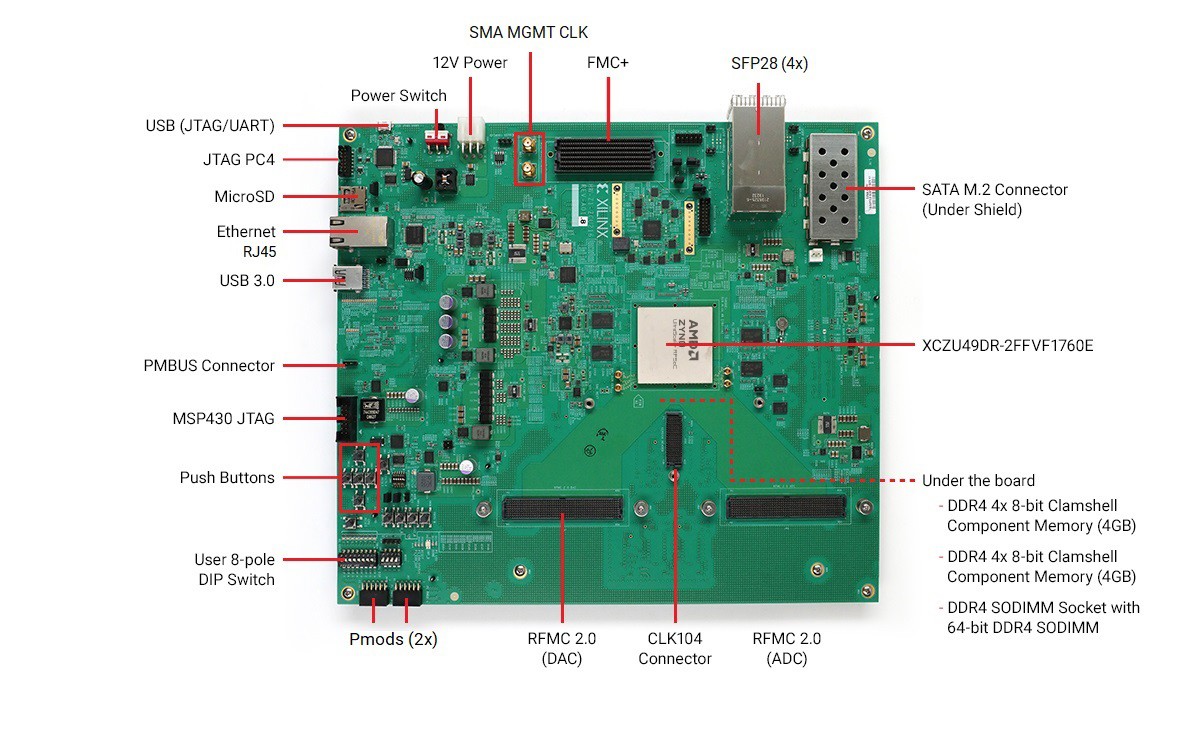

开发板特性
包含 Zynq® UltraScale+™ XCZU49DR-2FFVF1760 RFSoC
| 开发板规格 | 值 |
|---|---|
| 高度 | 12.225 inch (31.05 cm) |
| 宽度 | 10.675 inch (27.11 cm) |
| 厚度 (+/-5%) | 0.119 inch (0.302 cm) |
| 工作环境温度 | 0◦C to +45◦C |
| 存储环境温度 | -25◦C to +60◦C |
| RF 数据转换器 | |
| 14 位 ADC 数量 | 16 |
| 最大速率 (GSPS) | 2.5 |
| 14 位 DAC 数量 | 16 |
| 最大速率 (GSPS) | 9.85 |
| 存储器 | |
| PS DDR4 | 4GB 64-bit SODIMM |
| PL DDR4 | 8GB 64 位组件 |
| Micro SD 卡 | 16 GB |
| M.2 SATA 连接器 | ✓ |
| QSPI | 2 |
| 通信与网络 | |
| USB (UART/JTAG) | 1 |
| RJ45 | 1 |
| SFP28 | 4 |
| USB 3.0 | 1 |
| 显示 | |
| DIP 开关 | ✓ |
| LED | ✓ (RGB) |
| 按钮 | ✓ |
| 扩展连接器 | |
| FMC+ | 1 |
| Pmod | 2 |
| RFMC 2.0 | 2 |
| 附加卡 | |
| XM650 | 1 |
| XM655 | 1 |
| CLK104 | 1 |
| 控制 & I/O | |
| I2C | ✓ |
| PMBUS | ✓ |
| JTAG PC4 Header | ✓ |
| 启动选项 | |
| SD 启动 | ✓ |
| QSPI 启动 | ✓ |
| JTAG 启动 | ✓ |
| 功耗 | |
| 12V 墙上适配器 | ✓ |
| ATX 电源兼容 | ✓ |

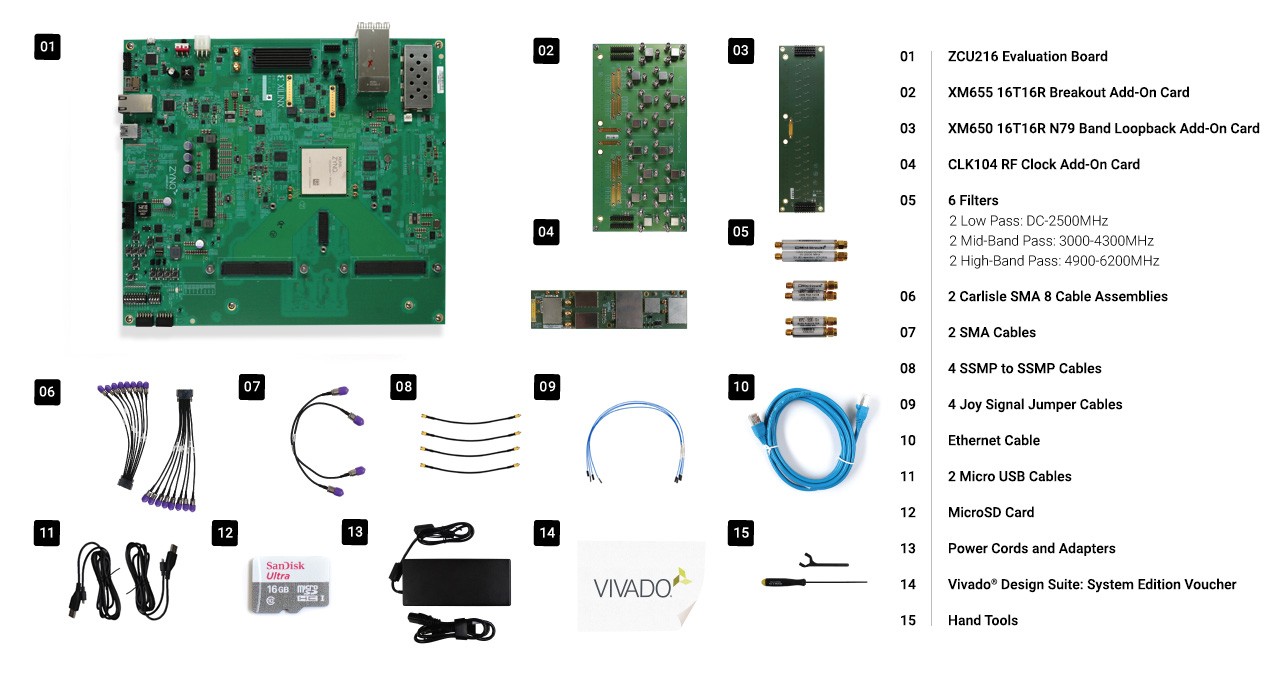

盒内组件
包含 Zynq® UltraScale+™ XCZU49DR-2FFVF1760 RFSoC
资源
主要资料
标题
日期
设计工具
| 名称 | 说明 | 许可证类型 |
|---|---|---|
| Vivado® Design Suite: System Edition | Xilinx Vivado Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速全面可编程器件的设计效率。 | 节点及器件锁定至 Zynq® UltraScale+™ XCZU49DR RFSoC ，支持 1 年更新服务 |
| Xilinx SDK | 针对 Xilinx 平台提供全面的嵌入式软件开发及调试工具套件 | 包含 |
| PetaLinux 工具 | 将 Linux 操作系统配置、构建和部署至 Xilinx 平台。 | 包含 |
| 板级支持包 (BSP) | 预配置的引导加载程序、系统映像和比特流 | 包含 |
IP 核
| 名称 | 描述 | 许可证类型 |
|---|---|---|
| 存储接口生成器 (MIG) | 存储器接口发生器 (MIG) 是一款用于为赛灵思 FPGA 生成存储器控制器和接口的免费软件工具。 | 包含 |
其他工具、IP 和资源
| 提供商 | 产品类别 | 项目 | 描述 |
|---|---|---|---|
| 开源 | 软件工具 | TeraTerm | 众多终端仿真器之一，用于实现 PC 与评估套件的串行连接。 |
| Xilinx | 软件工具 | 快速入门指南 | 快速入门指南 - ZCU216 RF 数据转换器评估工具 |
| RF 评估工具 | ZCU216 RF 数据转换器评估工具软件包下载 | ||
| Xilinx | 软件工具 | Power Advantage 工具 | Power Advantage Tool 是一个演示工具，旨在展示 Zynq UltraScale+ RFSoC 器件的电源特性。 |
| Xilinx | 软件工具 | RF Analyzer | RF Analyzer 用户接口，用于驱动和分析任何评估板。 |
| Xilinx | 评估板的 S 参数数据 | ZCU216_Eval_Board_SPAR.zip | ZCU216 板至 XM655 连接器的 S 参数去嵌入 |
