2. 开发板
  3. Zynq UltraScale+ RFSoC ZCU216 评估套件
点击放大图片

Zynq UltraScale+ RFSoC ZCU216 评估套件

by: Xilinx, Inc

Zynq® UltraScale+™ RFSoC ZCU216 评估套件配备单芯片自适应射频器件，是快速原型设计和高性能 RF 应用开发的理想平台。

  • 价格: $11995
  • 产品编号: EK-U1-ZCU216-V1-G
  • 交付周期: 10 周
Buy
or buy from: Authorized Distributors

概述

产品描述

Zynq® UltraScale+™ RFSoC ZCU216 评估套件配备业界唯一单芯片自适应射频平台，是快速原型设计和高性能 RF 应用开发的理想平台。

ZCU216 评估套件配备 Zynq UltraScale+ RFSoC Gen 3 ZU49DR，可采用 16T16R 高速 RF-DAC 及 RF-ADC 实现 6GHz 以下频段的直接 RF 采样。

除了 ZCU49DR 器件卓越的 RF 转换器技术外，ZCU216 套件还提供插件卡、广泛的连接选项和全面的开发工具及 IP，可帮助用户开发尖端 RF 设计，例如：

  • 5G 6GHz 以下海量 MIMO 无线电
  • 5G mmWave 中频 (IF) 收发器
  • 固定无线接入
  • 数字相控阵雷达
  • 地面卫星通信
  • 频谱分析仪
  • 高速 RF 测试仪



主要特性

提供参考设计及插件卡，可快速实现评估和原型设计

  • 集成型 RF 设计实例
  • 面向快速回路测试的 XM650 16T16R N79 频段回路插件卡
  • 支持深度性能测量的 XM655 16T16R 分支插件卡
  • 用于内（高达 1.2GHz）外部（高达 10GHz）参考时钟的 CLK104 RF 时钟插件卡

面向广泛应用开发的基础板载特性

  • DDR4 DIMM — 4GB、64 位、2,666MT/s、连接至可编程逻辑 (PL)
  • DDR4 SODIMM — 4GB、64 位、2,400MT/s、连接至处理系统 (PS)
  • I/O 扩展选项 — FPGA 夹层卡 (FMC+) 接口、RFMC 2.0 接口和 Pmod 连接
  • 高速 I/O — 2x2 SFP28 接口，支持多达 4 个 SFP/SFP+/zSFP+/SFP28 模块

新利app下载 特色器件

支持 Zynq UltraScale+ XCZU49DR-2FFVF1760 RFSoC

14 位 2.5GSPS RF-ADC 16
14 位 9.85GSPS RF-DAC 16
最大 RF 输入频率 (GHz) 6
系统逻辑单元 (K) 930
内存 (Mb) 60.5
DSP slice 4,272
33G 收发器 16
最大 I/O 引脚数 408




Zynq Gen 3

产品信息

规格

开发板特性

包含 Zynq® UltraScale+™ XCZU49DR-2FFVF1760 RFSoC

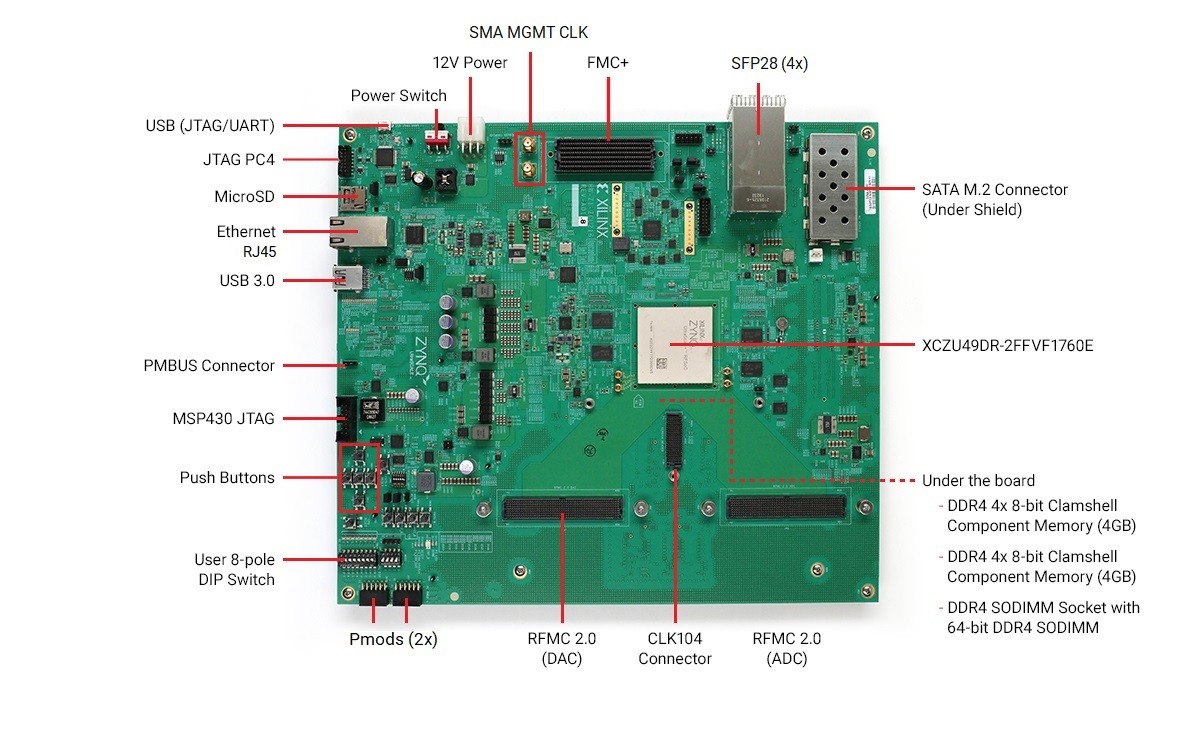

ZCU 216 开发板
开发板规格 值
高度 12.225 inch (31.05 cm)
宽度 10.675 inch (27.11 cm)
厚度 (+/-5%) 0.119 inch (0.302 cm)
工作环境温度 0◦C to +45◦C
存储环境温度 -25◦C to +60◦C
RF 数据转换器
14 位 ADC 数量 16
最大速率 (GSPS) 2.5
14 位 DAC 数量 16
最大速率 (GSPS) 9.85
存储器
PS DDR4 4GB 64-bit SODIMM
PL DDR4 8GB 64 位组件
Micro SD 卡 16 GB
M.2 SATA 连接器 ✓
QSPI 2
通信与网络
USB (UART/JTAG) 1
RJ45 1
SFP28 4
USB 3.0 1
显示
DIP 开关 ✓
LED ✓ (RGB)
按钮 ✓
扩展连接器
FMC+ 1
Pmod 2
RFMC 2.0 2
附加卡
XM650 1
XM655 1
CLK104 1
控制 & I/O
I2C ✓
PMBUS ✓
JTAG PC4 Header ✓
启动选项
SD 启动 ✓
QSPI 启动 ✓
JTAG 启动 ✓
功耗
12V 墙上适配器 ✓
ATX 电源兼容 ✓
内部组件

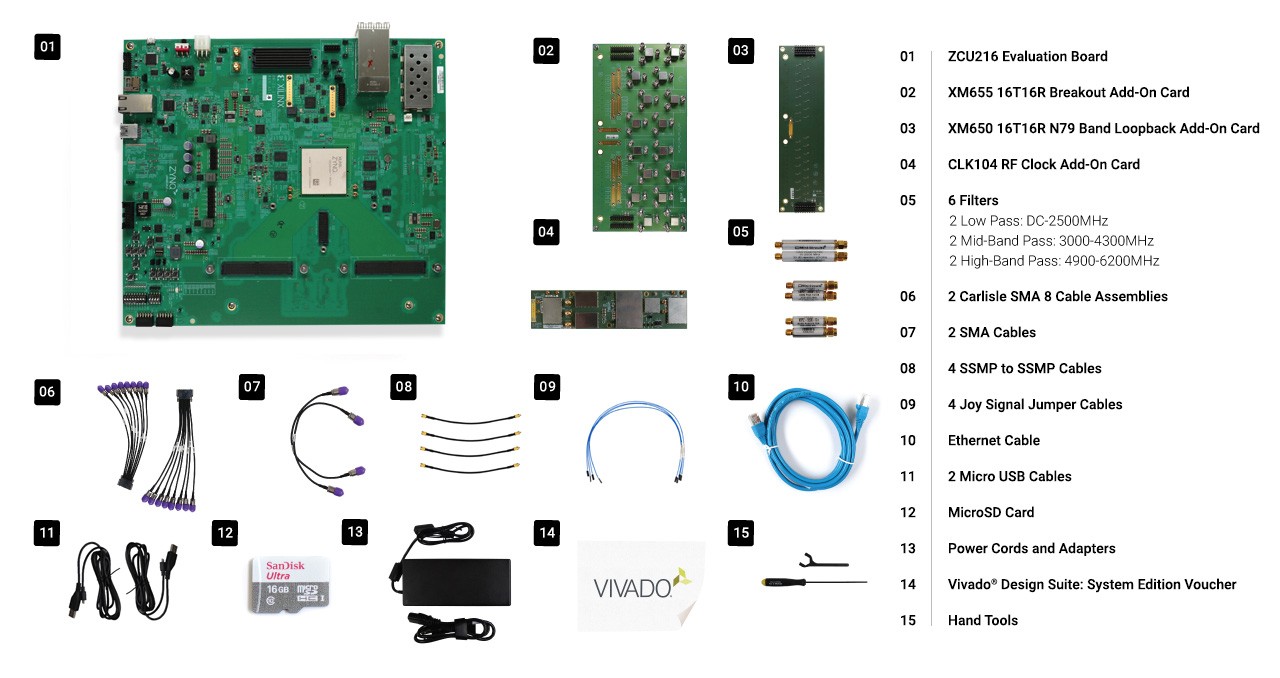

盒内组件

包含 Zynq® UltraScale+™ XCZU49DR-2FFVF1760 RFSoC

盒内组件

资源

技术文档

特色技术文档

Xilinx ZCU216 产品简介

套件选型指南

评估板用户指南

RF 数据转换器评估工具用户指南

Filter Documentation

步骤 1：开发板修订

步骤 2 ：工具修订

步骤 3: 显示文档

点击更新搜索结果表
工具 & IP

设计工具

名称 说明 许可证类型
Vivado® Design Suite: System Edition Xilinx Vivado Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速全面可编程器件的设计效率。 节点及器件锁定至 Zynq® UltraScale+™ XCZU49DR RFSoC ，支持 1 年更新服务
Xilinx SDK 针对 Xilinx 平台提供全面的嵌入式软件开发及调试工具套件 包含
PetaLinux 工具 将 Linux 操作系统配置、构建和部署至 Xilinx 平台。 包含
板级支持包 (BSP) 预配置的引导加载程序、系统映像和比特流 包含

IP 核

名称 描述 许可证类型
存储接口生成器 (MIG) 存储器接口发生器 (MIG) 是一款用于为赛灵思 FPGA 生成存储器控制器和接口的免费软件工具。 包含

其他工具、IP 和资源

提供商 产品类别 项目 描述
开源 软件工具 TeraTerm 众多终端仿真器之一，用于实现 PC 与评估套件的串行连接。
Xilinx 软件工具 快速入门指南 快速入门指南 - ZCU216 RF 数据转换器评估工具
RF 评估工具   ZCU216 RF 数据转换器评估工具软件包下载
Xilinx 软件工具 Power Advantage 工具 Power Advantage Tool 是一个演示工具，旨在展示 Zynq UltraScale+ RFSoC 器件的电源特性。
Xilinx 软件工具 RF Analyzer RF Analyzer 用户接口，用于驱动和分析任何评估板。
