Xilinx Kintex UltraScale FPGA KCU1250 特征描述套件
by: Xilinx, Inc
KCU1250 功能描述套件可为您提供评估 UltraScaleTM XCKU040-FFVA1156 FPGA 上可用 20 GTH 16.3Gbps 收发器所需的一切功能。
概述
重要提示：
该开发套件已停产（根据 PDN 咨询XCN21011），并不再出售。针对该产品的解决方案将不再进行更新，Xilinx 将提供有限支持。
产品描述
KCU1250 功能描述套件可为您提供评估 UltraScaleTM XCKU040-FFVA1156 FPGA 上可用 20 GTH 16.3Gbps 收发器所需的一切功能。同时访问集成式误码率测试器 (IBERT) 演示和 Vivado® Design Suite，能够实现对业界领先 GTH 收发器的快速评估。每个 GTH Quad 及其相关参考时钟均从 FPGA 路由至 BullsEye 连接器焊盘。它可连接各种评估平台，从背板与光学评估板到高速测试设备不一而足。
主要性能和优势
- 对 UltraScale XCKU040-2FFVA1156E FPGA 上的 GTH 收发器进行功能描述和评估的硬件环境。
- 硬件、设计工具、IP、以及预验证参考设计
- 集成式误码率测试器 (IBERT) 参考设计
- BullsEye 连接头支持完整的 GTH Quad，包含 4 个传输/接收对
- 为 GTH 收发器和参考时钟提供 5 个 Samtec BullsEye 连接器衬垫
- 两对差分 MRCC 输入，带有 SMA 连接器扩展 I/O 以及 3 个 FPGA 夹层卡 (FMC) 接口
特色 Xilinx 器件
包含符合 ROHS 的 XCKU040-2FFVA1156E FPGA 和 Dilgilent USB JTAG 编程端口
| 系统逻辑单元 (K) | 530 |
|---|---|
| DSP Slice | 1,920 |
| Block RAM (Mb) | 21.1 |
| 16.3Gb/s 收发器 | 20 |
| I/0 引脚 | 520 |
产品信息
开发板特性

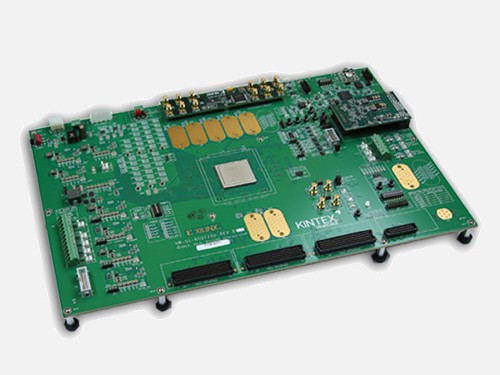

包含 Kintex UltraScale KCU1250 功能描述开发板
通信与网络
- 五个 Samtec BullsEye 连接器焊盘，用于连接至 20 个 GTH 收发器及其关联的参考时钟
- 2对带有 SMA 连接器的差分 MRCC 输入
- USB-UART 桥
时钟技术
- 固定 200MHz 2.5V LVDS 振荡器，与多区域时钟输入引脚相连
- SuperClock-2 模块，支持多种频率
显示
- 电源状态 LED
- 通用 DIP 开关、LED、按钮和测试 I/O
扩展连接器
- 3 x VITA 57.1 FPGA 夹层卡(FMC) 高引脚数 (HPC) 连接器
存储器
- SD 控制器
功耗
- 板上数字电源的 PMBus 连接功能
控制 & I/O
- I2C 总线
附件
Kintex UltraScale 特征描述套件
包含 XCKU040-2FFVA1156E FPGA
Vivado® Design Suite: Design Edition 凭证代码
XCKU040 FPGA 节点锁定与设备锁定，更新期为 1 年
SuperClock-2 可编程时钟模块

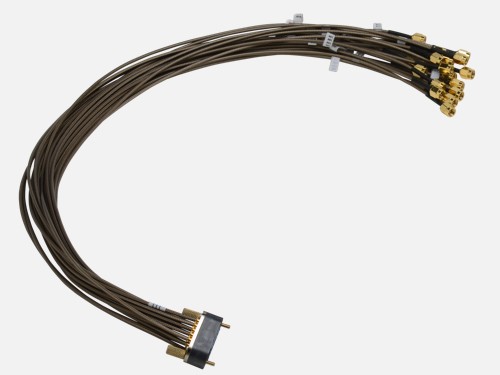

Samtec BullsEye 电缆 : HDR-155805-01-BEYE
将最终用户系统连接到 FPGA 的 GTH 收发器和参考时钟
Micro USB 电缆
满足 UltraScale FPGA GTH 收发器的所有功耗要求

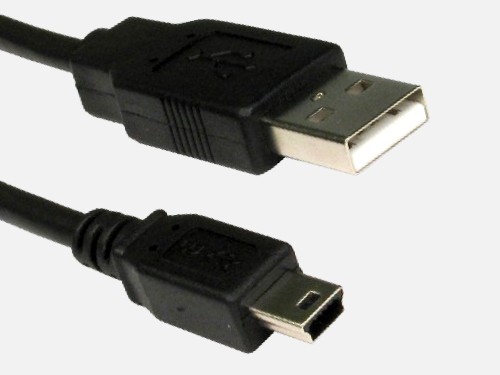

Mini USB 线缆

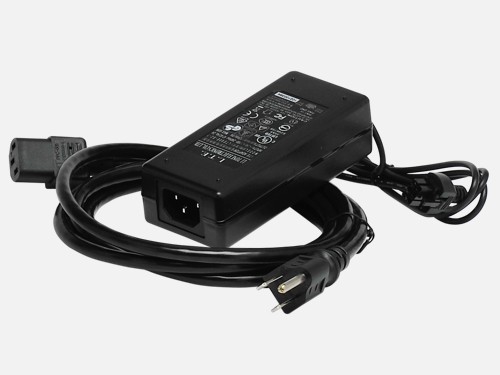

功耗适配器
MGT 电源模块

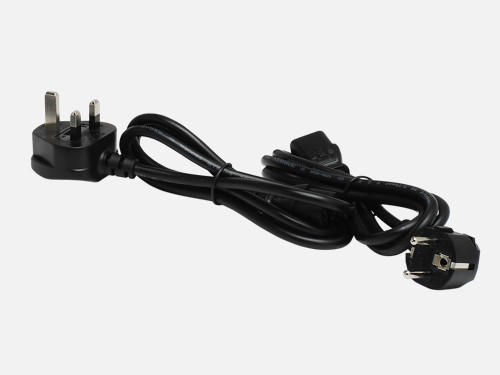

电源线
资源
标题
日期
设计工具
| 名称 | 描述 | 许可证类型 |
|---|---|---|
| Vivado Design Suite Design Edition | Xilinx Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速 FPGA 和 SoC 系列器件的设计效率。 |
XCKU040 FPGA 节点锁定与设备锁定，更新期为 1 年 |
