Xilinx Kintex-7 FPGA KC724 特性描述套件

概述

重要提示:

该开发套件已停产(根据 PDN 咨询XCN19008),并不再出售。针对该产品的解决方案将不再进行更新,Xilinx 将提供有限支持。

产品描述

Kintex®-7 FPGA KC724 特性描述套件为对板上 Virtex-7 V325T FPGA 的 16 GTX (12.5Gbps) 收发器进行特性描述和评估提供了硬件环境。KC724 可通过 Vivado® 或 ISE® design suite 来评估集成式误码率测试器 (IBERT) 演示。每个 GTX Quad 及其相关参考时钟均从 FPGA 路由至用于连接 Samtec BullsEye 连接器的连接器焊盘。用户可以使用带有 BullsEye 连接器以及 SMA-10 标准连接器的电缆来连接各种评估平台,从背板与光学评估板到高速测试设备不一而足。每个 BullsEye 连接器都会处理一个完整的 GTX Quad、4 个发送/接收对以及 2 个独立的参考时钟,从而可以以最灵活的方式来测试定制应用。


主要性能和优势

  • 在 Kintex-7 FPGA 上描述和评估 16 GTX (12.5Gbps) 收发器的硬件环境
  • 硬件、设计工具、IP、以及预验证参考设计
  • 集成式误码率测试器 (IBERT) 参考设计
  • 扩展 I/O, 包含 FPGA Mezzanine Card (FMC) 接口
  • BullsEye 连接头支持完整的 GTX Quad,包含 4 个传输/接收对
  • System ACE™ SD 控制器
  • 为 GTH 收发器和参考时钟提供 4 个 Samtec BullsEye 连接器衬垫
  • 2对带有 SMA 连接器的差分 MRCC 输入

特色 Xilinx 器件

包含符合 ROHS 规范的 KC724 套件,包括  XC7K325T-3FFG900E FPGA

逻辑单元 326,080
DSP Slice 840
内存 (Kb) 16,020
GTX 收发器 16
I/0 引脚 14.500
kintex-7-bk-chip

产品信息

规格

电路板特性

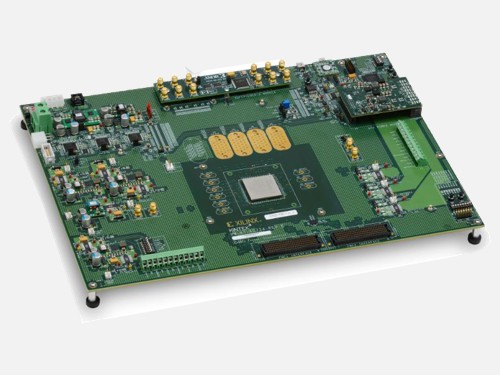

包含 Kintex-7 KC724 评估板

ck-k7-kc724-g-hardware-kit

通信与网络

  • 为 GTH 收发器和参考时钟提供 4 个 Samtec BullsEye 连接器衬垫
  • 2对带有 SMA 连接器的差分 MRCC 输入
  • USB-UART 桥

时钟技术

  • 固定 200MHz 2.5V LVDS 振荡器,与多区域时钟输入引脚相连
  • SuperClock-2 模块,支持多种频率

显示

  • 电源状态 LED
  • 通用 DIP 开关、LED、按钮和测试 I/O

扩展连接器

  • 3 x VITA 57.1 FPGA 夹层卡(FMC) 高引脚数 (HPC) 连接器

配置

  • Digilent USB JTAG 编程端口

存储器

  • System ACE™ SD 控制器

控制 & I/O

  • I2C 总线

功耗

  • 板上数字电源的 PMBus 连接功能
附件

附件

KC724 评估板

包含 Kintex-7 XC7K325T-3FFG900E FPGA

整套 Vivado® Design Suite: Design Edition

Kintex-7 XC7K325T FPGA 节点锁定 & 器件锁定,包含 1 年更新及技术支持

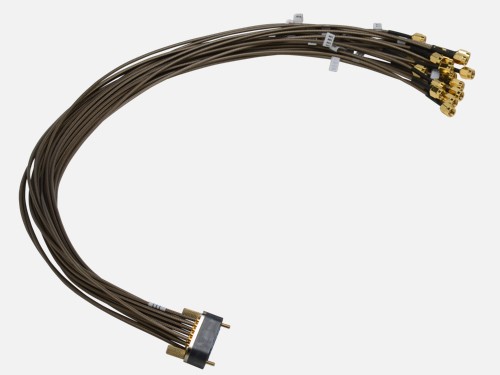

Samtec Bullseye 线缆

10 个标准 SMA

SuperClock-2 模块,支持多种频率
