  3. Zynq UltraScale+ MPSoC ZCU104 评估套件
点击放大图片

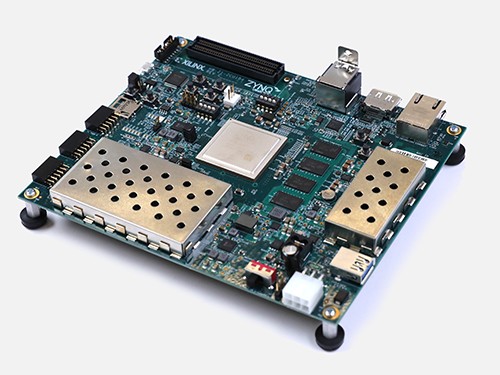

Zynq UltraScale+ MPSoC ZCU104 评估套件

by: Xilinx, Inc

ZCU104 评估套件可帮助设计人员为视频会议、监控、高级驾驶员辅助系统 (ADAS) 以及流媒体及编码应用快速启动设计。

  • 价格: $1,554.00
  • 产品编号: EK-U1-ZCU104-G
  • 交付周期: 2 周
Buy

概述

产品描述

ZCU104 评估套件可帮助设计人员为监控、高级驾驶员辅助系统 (ADAS)、机器视觉、增强实境 (AR)、无人机和医学成像等嵌入式视觉应用快速启动设计。该套件采用带视频编解码器的 Zynq® UltraScale+™ MPSoC EV 器件，支持嵌入式视觉使用案例的许多常见外设及接口。随附提供的 ZU7EV 器件配备四核 ARM® Cortex™-A53 应用处理器、双核 Cortex-R5 实时处理器、Mali™-400 MP2 图形处理单元、支持 4KP60 的 H.264/H.265 视频编解码器和 16nm FinFET+ 可编程逻辑。

AWS 合格设备 - 物联网

主要性能和优势

  • reVISION 软件包提供开箱即用的 SDSoC 软件开发流程，包括 OpenCV 库，机器学习框架，USB 高清摄像头和实时传感器支持
  • reVISION 入门指南
  • PS DDR2 4GB 组件 — 64 位
  • 集成型视频编解码器单元支持 H.264/H.265
  • USB3、 DisplayPort & SATA
  • 面向 I/O 扩展的 LPC FPGA 夹层卡 (FMC) 接口
  • 经过优化，能够与支持 OpenCV 及机器学习库的 SDSoC/reVISION  开发环境配合使用

特色 Xilinx 器件

包含 Zynq UltraScale+ XCZU7EV-2FFVC1156 MPSoC

系统逻辑单元 (K) 504
存储器 38Mb
DSP slice 1,728
视频编解码器单元 (VCU) 1
最大 I/O 引脚数 464
zynq-ultrascale-plus-bk-chip

产品信息

规格

开发板特性

包含 Zynq UltraScale+ XCZU7EV-2FFVC1156 MPSoC

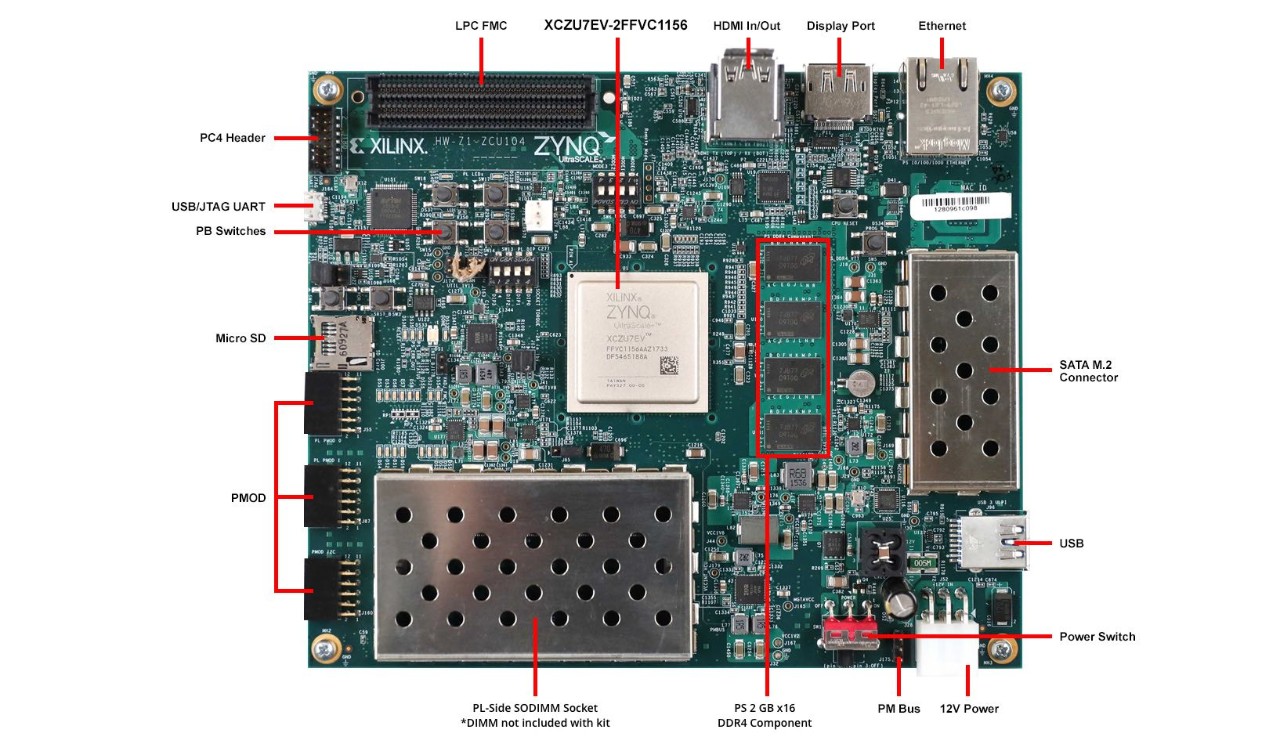

ZCU_104_callout_Final

配置

  • USB-JTAG FT4232H
  • 双路 Quad-SPI 闪存
  • MicroSD 卡

存储器

  • PS DDR4 64 位组件
  • Quad-SPI 闪存
  • Micro SD 卡插槽

控制 & I/O

  • 4x 方向按钮
  • DIP 开关
  • PMBUS、时钟和 I2C 总线开关
  • USB2/3

扩展连接器

  • FMC LPC (1x GTH)
  • 3 个 PMOD 链接器
  • PL DDR4 SODIMM 连接器 — 64 位

通信与网络

  • 支持 FT4232H JTAG/3xUART 桥接器的 USB-UART
  • RJ-45 以太网连接器
  • SATA (M.2) 可进行 SSD 访问

显示

  • HDMI 2.0 视频输入输出 (3x GTH)
  • DisplayPort (2x GTR)

时钟技术

  • 可编程时钟、系统时钟、用户时钟
  • 抖动衰减器

功耗

  • 12V 插墙式适配器或 ATX
内部组件

附件

ZCU104 评估板

访问一整套 Vivado® Design Suite: Design Edition

XCZU7EV MPSoC FPGA 节点锁定 & 器件锁定，包含 1 年更新及技术支持

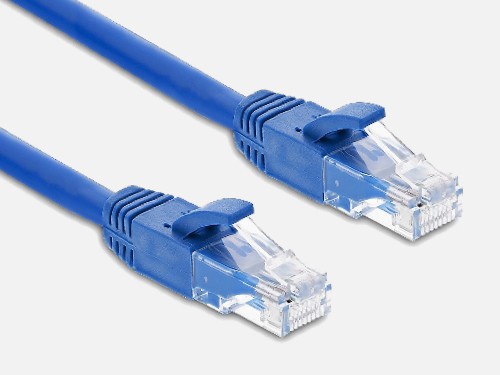

以太网电缆

访问 SDSoC™ 开发环境

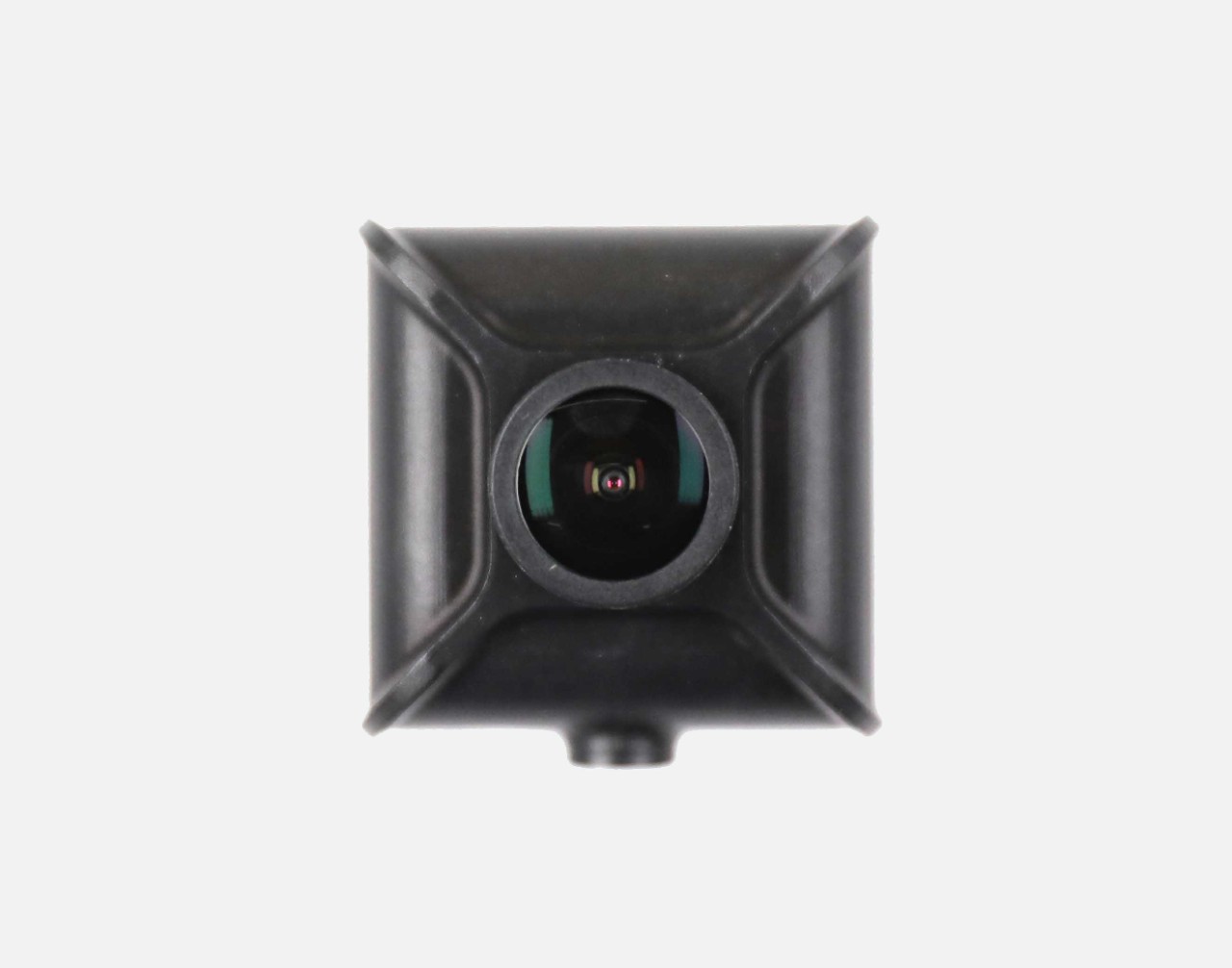

1080p60 USB3 摄像头

电源电线和适配器

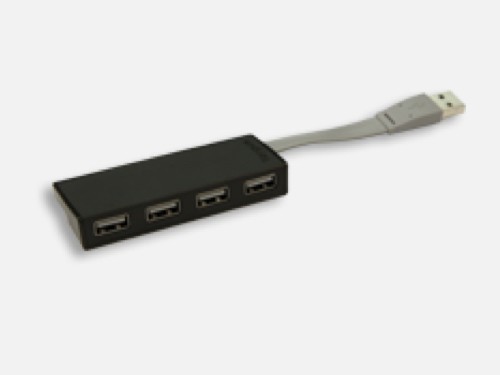

4 端口 USB 3.0 集线器

资源

技术文档

Filter Documentation

步骤 1：开发板修订

步骤 2 ：工具修订

步骤 3: 显示文档

点击更新搜索结果表
工具 & IP

设计工具与下载

名称 说明 许可证类型 文件
Vivado Design Suite  Xilinx Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速 FPGA 和 SoC 系列器件的设计效率。 XCZU7EV MPSoC FPGA 的锁定节点及锁定器件，1 年内可更新 下载 Vivado Design Suite
Vitis 统一软件平台 针对 Xilinx 平台提供全面的嵌入式软件开发、硬件加速及调试工具套件 免费 下载 Vitis 嵌入式平台
PetaLinux 工具 将 Linux 操作系统配置、构建和部署至 Xilinx 平台。 免费 下载 Petalinux 工具

IP 核

名称 描述 许可证类型
存储接口生成器 (MIG) 存储器接口发生器 (MIG) 是一款用于为赛灵思 FPGA 生成存储器控制器和接口的免费软件工具。 免费 IP

其他工具、IP 和资源

名称 产品类别 项目 描述
开源 软件工具 TeraTerm 众多终端仿真器之一，用于实现 PC 与评估套件的串行连接。
