目前，Xilinx 提供 EK-VMK180-G-ED。这款评估套件禁用了加密功能 (ED) ，不支持以下特性：
- Arm® v8 加密扩展
- 加密加速器
- 安全启动
产品描述
Versal™ Prime 系列 VMK180 评估套件使用全球首款自适应计算加速平台 (ACAP) ，支持应用开发的快速启动。
VMK180 评估板支持 Versal Prime 系列 VM1802 器件，其将软件可编程芯片基础架构与世界级计算引擎以及一系列连接选项相结合，可在广泛的市场中加速各种工作负载。
VMK180 套件非常适合需要性能和灵活性的各种应用开发，如：
- 数据中心网络与存储加速
- SmartNIC
- 5G xHaul
- Nx100G 以太网与 OTN 网络
- 通信测试设备
主要特性与优势
评估 Versal Prime 系列功能
- 搭载 Versal ACAP VM1802 量产芯片
- 利用预构建的系统基础架构，通过可编程片上网络 (NoC) 和集成外壳，快速构建差异化的硬件/软件系统
广泛的连接选项，可实现快速应用开发
- PCIe® Gen4 接口，适用于需要高性能计算的市场
- HDMI，面向视频处理应用
- SFP28 及 QSFP28 光学接口和适用于网络的 RJ-45 以太网端口
- DDR4 和 LPDDR4 内存接口
- FMC 扩展连接器，支持多种可选的插件卡，包括相机传感器和显示器
协同优化的工具和调试方法
- Vivado® Design Suite、Vitis™ 统一软件平台
新利app下载 器件
包含 Versal VM1802 ACAP
| DSP 引擎 | 1,968 |
|---|---|
| 系统逻辑单元 (K) | 1,968 |
| LUT 数 | 899,840 |
| 应用处理单元 | 双核 Arm® Cortex®-A72 |
| 实时处理单元 | 双核 Arm Cortex-R5F |
| 最大 I/O 引脚数 | 770 |
| 可编程 NoC 端口 | 28 |
| 集成型内存控制器 | 4 |
开发板特性
包含 Versal™ VM1802 ACAP
| 开发板规格 | 值 |
|---|---|
| 长度 | 7.477 in |
| 高度 | 9.5 in |
| PCB 厚度 (+/-8%) | 0.066 in |
| 工作环境温度 | 0°C ~ +45°C |
| 存储环境温度 | -25°C~ +60°C |
| 配置 | |
| JTAG | ✓ |
| QSPI | ✓ |
| Micro SD | ✓ |
| 存储器 |
|
| DDR4 DIMM | 8 GB |
| LPDDR4 组件 | 8GB (4x16Gb) |
| Micro SD 插座 | 16 GB |
| 控制 I/O | |
| 用户按钮 | 6 |
| DIP 开关 | 4 |
| 用户 LED | 4 |
| SYSMON | ✓ |
| 系统控制器 | ✓ |
| PMBUS | ✓ |
| 扩展连接器 | |
| VITA 57.4 FMC+（每个接插件 12 个 GTY） | 2 |
| PCIe® Gen4 x8 | 1 |
| 通信与网络 | |
| UART - USB 桥接器 | 1 |
| CAN-FD 插头 | 1 |
| RJ-45 三速以太网接插件 | 3 |
| SFP28 | 2 |
| QSFP28 | 1 |
| 显示 | |
| HDMI 视频输出 | 1 |
| HDMI 视频输入 | 1 |
| 时钟 | |
| 可编程 DDR4 DIMM | 1 |
| 可编程 LPDDR4 组件 | 2 |
| PCIe 参考时钟 | 1 |
| HDMI | 1 |
| 可编程 zSFP | 1 |
| 可编程 HSDP | 1 |
| 可编程 1588 eCPRI | 4 |
| 可编程系统控制器 | 1 |
| 功耗 | |
| 180V (12V) 电源 | ✓ |
| 上电复位 | ✓ |

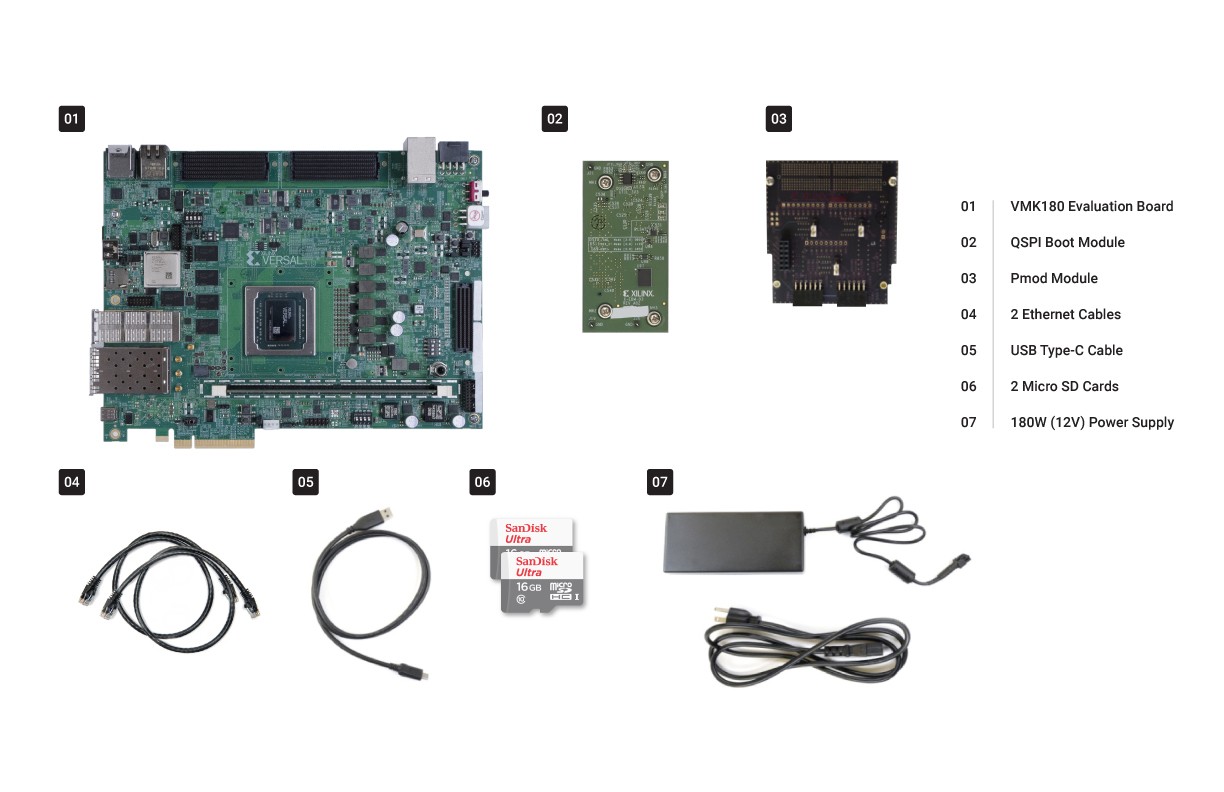

盒内组件
包含 Versal™ VM1802 ACAP
Default
Default
标题
文件类型
日期
设计工具
| 名称 | 说明 | 许可证类型 |
|---|---|---|
| Vivado Design Suite Design Edition | Xilinx® Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速 FPGA 和 SoC 系列器件的设计效率。 | XCVM1802 Versal Prime 器件的锁定节点及锁定器件，1 年内可更新 |
| VITIS | 针对 Xilinx 平台提供全面的嵌入式软件开发及调试工具套件 | 免费 |
| PetaLinux 工具 | 将 Linux 操作系统配置、构建和部署至 Xilinx 平台。 | 免费 |
快速启动指南
| 名称 | 说明 | 许可证类型 |
|---|---|---|
| VMK180 快速入门指南 | 在 VMK180 开发板上启动和运行设计所需的前期工作、开发板设置和文件。您将需要下载文件和应用，以连接开发板。在 VMK180 上运行这些工具，不需要安装或了解 Xilinx 工具。 | 免费 |
| 预构建 PetaLinux 镜像 | 能够与快速入门指南一起使用的预构建 Linux 映像的列表。 | 免费 |
Xilinx 目标参考设计
| 名称 | 说明 | 版本 | 许可证类型 |
|---|---|---|---|
| VMK180 目标参考设计 | 体现 Versal 器件价值主张的参考设计。平台设计针对不同市场提供视频、PCIe 以及 100G Ethernet IP 等。包括 Vivado 硬件设计、Petalinux BSP 和二进制文件，用于演示 VM1802 器件功能。 | 包括 IP 评估许可证 | |
| Versal 重启目标参考设计 | Versal 系统和子系统重启 TRD (VSSR TRD)，也称为 Versal Restart TRD，演示了如何重启系统的各个组件。它还展示了一个子系统在另一个子系统正在重启时的活跃度。TRD 由基线 Vivado 设计、Petalinux、Jupyter notebook 和其他软件组件组成，用于演示不同的重启场景。 | 2021.1 | 免费 |
| Versal Subsystem Restart TRD 演示了如何在不干扰设计中的其他子系统的情况下重启一个处理器子系统。TRD 由基线设计和压缩设计、软件驱动、Petalinux 和 Jupyter 笔记本组成，以演示不同的重启场景。 | 2020.2 （需要注册） |
免费 |
开发板评估与管理 (BEAM) 工具
| 名称 | 说明 | 许可证类型 |
|---|---|---|
| BEAM 工具 | 开发板评估与管理 (BEAM) 工具是一个基于 Web 的 GUI 应用，其可连接运行在系统控制器上的 Web 服务器。它允许用户监控和修改评估板上的不同参数（时钟、电压和功耗等），并运行电路板接口测试 (BIT)，以确保电路板正常工作。 | 包括 IP 评估许可证 |
实例设计
| 名称 | 说明 | 许可证类型 |
|---|---|---|
| Versal 范例设计 | 大量可用示例设计的列表，针对 Versal ACAP 器件展示了特定 IP、芯片特性或工具流程。 | 包括 IP 评估许可证 |
PetaLinux 板级支持包 (BSP)
| 名称 | 说明 | 许可证类型 |
|---|---|---|
| VMK180 PetaLinux BSP | 针对 VMK180 评估套件提供的 PetaLinux 工具及 BSP 的列表。 | 包括 IP 评估许可证 |
| 预构建 PetaLinux 镜像 | 能够与快速入门指南一起使用的预构建 Linux 映像的列表。 | 免费 |
Versal 嵌入式设计教程 (EDT)
| 名称 | 说明 | 许可证类型 |
|---|---|---|
| Versal EDT | 介绍如何将 Xilinx Vivado Design Suite 流程应用于 VMK180 评估板。所使用的工具为 Vivado Design Suite 和 Vitis™ 统一软件平台。 | 包括 IP 评估许可证 |
