Spartan-7 SP701 FPGA 评估套件
by: Xilinx, Inc
SP701 评估套件配备业界最佳性能功耗比 Spartan-7 FPGA，适用于需要传感器融合的设计，如工业网络、嵌入式视觉和汽车等应用。
概述
产品描述
SP701 评估套件配备业界最佳性能功耗比 Spartan®-7 FPGA，适用于需要传感器融合的设计，如工业网络、嵌入式视觉和汽车等应用。SP701 通过 Pmods 和 FMC 连接器提供高 I/O 可用性和 I/O 扩展，使其成为 Spartan-7 FPGA 用户最大的 IP 开发平台。所包含的 XC7S100 FPGA 是 Spartan-7 系列中密度最大的器件。XC7S100 拥有 102K 逻辑单元和 400 个 I/O 引脚，可将可扩展连接与高处理能力进行配对，所有这些都通过统一封装提供，是边缘应用的理想选择。
传感器密集型应用的连接功能
- 视频接口包括 MIPI CSI、DSI 和 HDMI
- 可通过 Pmods 和 FPGA 夹层卡 (FMC) 接口扩展的 I/O
- 工业网络的双以太网
采用最大 Spartan-7 器件实现业界一流的性能和灵活性
- 经过精心构建，可通过所提供的 400 个 I/O 引脚实现连接功能
- 可在业界最广泛的成本优化型产品组合中扩展
主要特性与优势
简单易用的嵌入式应用软处理器选项
- 预先配置的 MicroBlaze™ 应用处理器、实时处理器和微控制器示例设计，具有高达 200DMIPS 的处理能力
- 提供 Arm® Cortex®-M1 和 Cortex-M3 DesignStart FPGA
支持免费 Vivado® HL WebPACK™ 版本
- 包括用于 C 语言编译和调试的 Xilinx 软件开发套件 (XSDK)
- 可通过拖放外设便捷定制设计
特色 Xilinx 器件
包含 Spartan-7 XC7S100 FPGA
| 系统逻辑单元 | 102,400 |
|---|---|
| 存储器 | 1,100Kb DRAM、4,320Kb 块 RAM |
| DSP slice | 160 |
| 最大 I/O 引脚数 | 400 |
| 其它功能 | 8 个时钟管理块 (1MMCM + 1 PLL) |
| 1 个模数转换器 (XADC) | |
| 1 个配置 AES / HMC 模块 |
产品信息

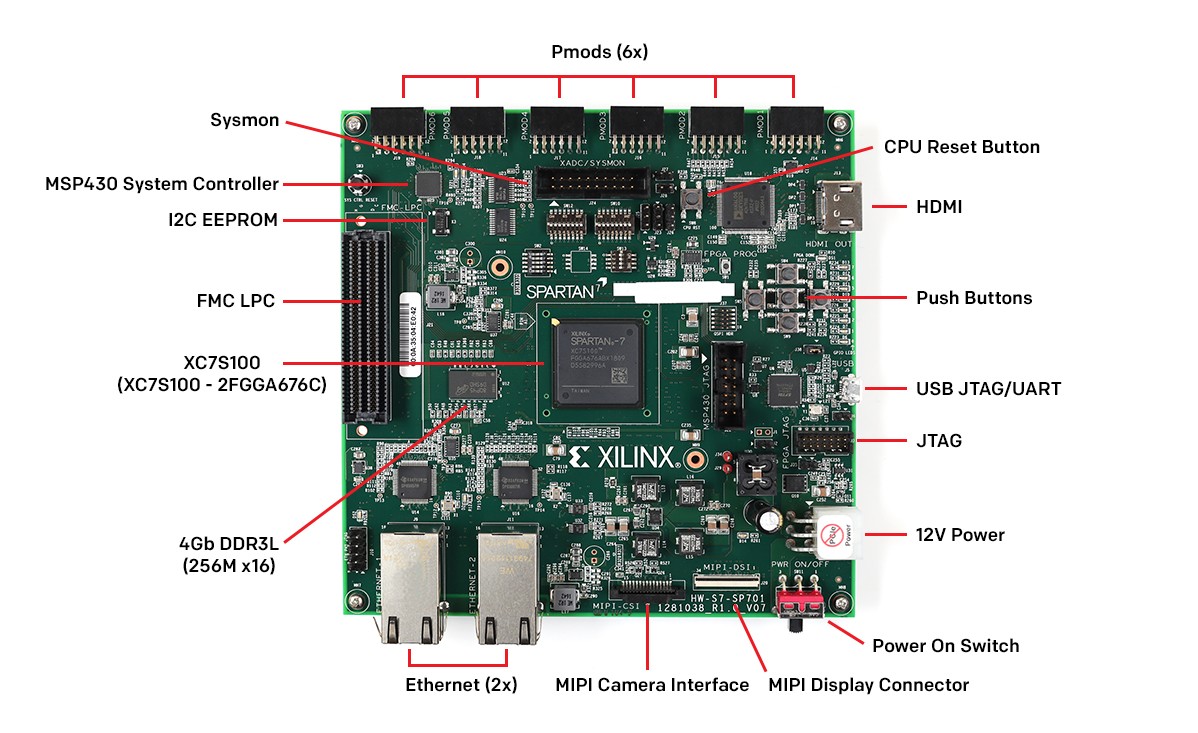

开发板特性
包含 Spartan®-7 XC7S100 FPGA
| 开发板规格 | 值 |
|---|---|
| 长度 | 6 inch (152.4 mm) |
| 高度 | 6 inch (152.4 mm) |
| 厚度 (+/-5%) | 0.088 inch (2.24 mm) |
| 工作环境温度 | 0◦C ~ +45◦C |
| 存储环境温度 | -25◦C ~ +60◦C |
| 配置 | |
| JTAG | 是 |
| SPI | ✓ |
| QSPI | ✓ |
| 存储器 | |
| DDR3L | 4Gb (256M x 16) |
| Quad-SPI Flash | 1Gb |
| I2C EEPROM | 32Kb |
| 控制 & I/O | |
| 用户按钮 | 5 |
| DIP 开关 | 16 |
| 用户 LED | 8 |
| 系统控制器 | ✓ |
| PMBUS | ✓ |
| 扩展连接器 | |
| VITA 57.1 FMC LPC | 1 |
| Pmod 插头 | 6 |
| 通信与网络 | |
| UART - USB 桥接器 | 1 |
| RJ-45 三速以太网接插件 | 2 |
| 显示 | |
| HDMI 视频输出 | 是 |
| MIPI-CSI 摄像头接口 | 是 |
| MIPI-DSI 显示屏接口 | 是 |
| 时钟 | |
| I2C 可编程时钟 | ✓ |
| 电源 | |
| 12V 墙上适配器 | ✓ |

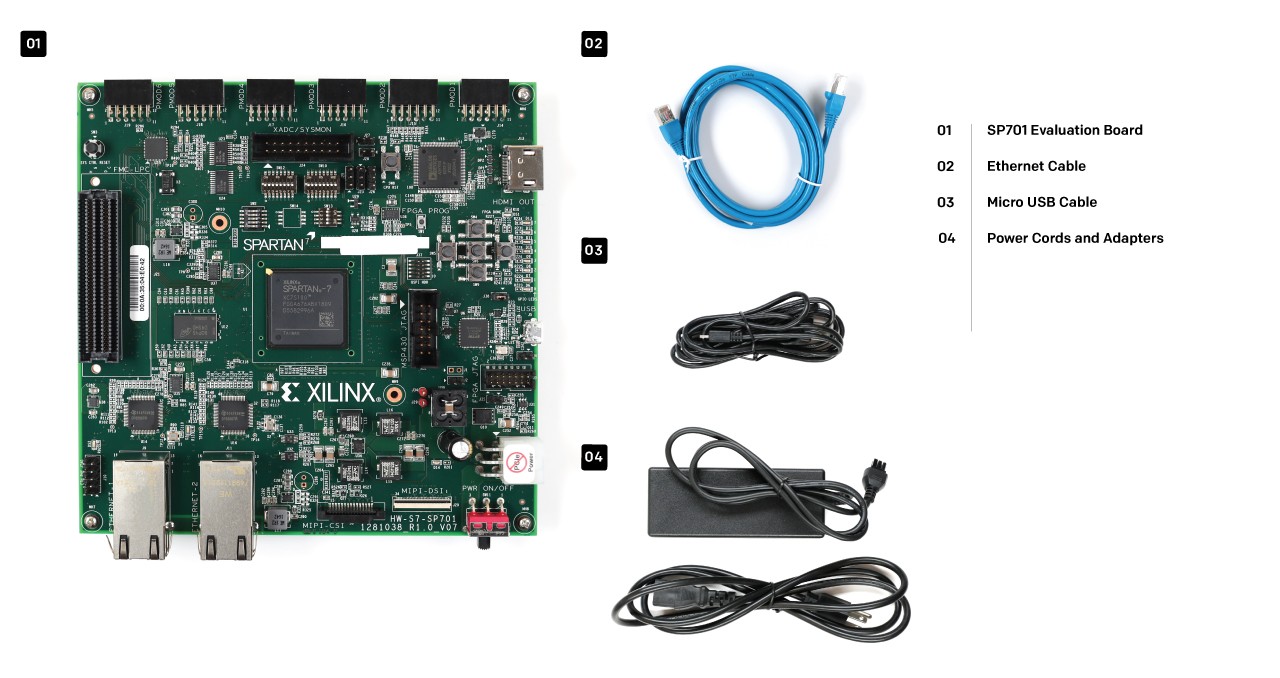

盒内组件
包含 Spartan®-7 XC7S100 FPGA
资源
标题
日期
设计工具
| 名称 | 说明 | 许可证类型 |
|---|---|---|
| Vivado® Design Suite: System Edition | Xilinx Vivado Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速全面可编程器件的设计效率。 | 节点锁定及器件锁定至 XC7S100 FPGA，支持 1 年更新 |
| Xilinx SDK | 针对 Xilinx 平台提供全面的嵌入式软件开发及调试工具套件 | 包含 |
| PetaLinux 工具 | 将 Linux 操作系统配置、构建和部署至 Xilinx 平台。 | 包含 |
IP 核
| 名称 | 描述 | 许可证类型 |
|---|---|---|
| MIPI | MIPI CSI (RX/TX) 和 MIPI DSI (TX) | 节点锁定及器件锁定至 XC7S100 FPGA，支持 1 年更新 |
| Ethernet MAC (TEMAC) | 10/100/1000Mb/s 三模以太网 MAC IP | 节点锁定及器件锁定至 XC7S100 FPGA，支持 1 年更新 |
| 存储接口生成器 (MIG) | 存储器接口发生器 (MIG) 是一款用于为赛灵思 FPGA 生成存储器控制器和接口的免费软件工具。 | 包含 |
其他工具、IP 和资源
| 提供商 | 产品类别 | 项目 | 描述 |
|---|---|---|---|
| 开源 | 软件工具 | TeraTerm | 众多终端仿真器之一，用于实现 PC 与评估套件的串行连接。 |
