概述
产品描述
Zynq®-7000 SoC ZC706 评估套件包含硬件，设计工具， IP 核 以及预验证参考设计的所有基本元件，包括一个目标设计，可实现完整的嵌入式处理平台和基于收发器的设计-包含 PCIe 。 随套件提供预验证参考设计和行业标准 FPGA 夹层连接器（FMC），能够利用子卡实现升级和定制。请查看 PetaLinux 软件开发套件页面，了解 Xilinx 处理系统的信息。
主要性能和优势
- 使用 Zynq-7000 SoC 对嵌入式应用进行快速原型设计以实现优化
- 硬件、设计工具、IP、以及预验证参考设计
- 演示嵌入式设计，面向视频通道
- 高级存储接口
- 1GB DDR3 组件存储
- 1GB DDR3 SODIM 存储器
- 实现 PCIe Gen2x4、SFP+ 和 SMA 对、USB OTG、 UART、 IIC 的串行连接
- 支持包含 Dual ARM Cortex-A9 核处理器的嵌入式处理
- 使用 10-100-1000 Mbps Ethernet (RGMII) 开发网络应用
- 使用 HDMI 输出实现视频显示应用
- 扩展 I/O，包含 FPGA Mezzanine Card (FMC) 接口
特色 Xilinx 器件
包含符合 ROHS 的 ZC706，包括 XC7Z045 FFG900 – 2 SoC
| 逻辑单元 | 350 |
|---|---|
| Block RAM (Mb) | 19.1 |
| DSP Slice | 900 |
| 最大 I/O 引脚 | 362 |
| 最大收发器数量 | 16 |
产品信息

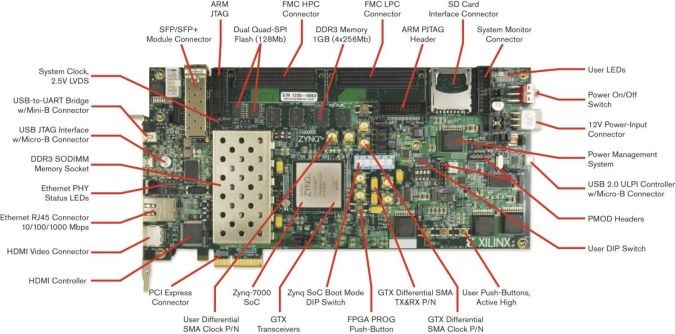

开发板特性

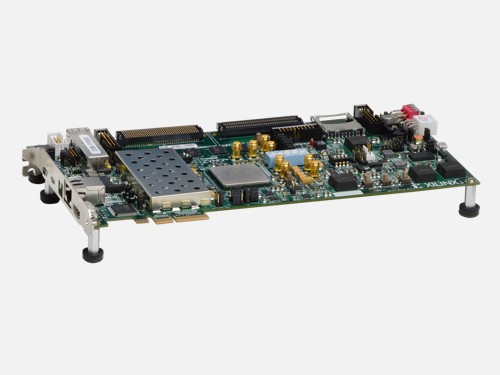

包含 ZC706 评估板
通信与网络
- PCIe Gen2x4
- SFP+ 和 SMA 对
- RGMII 千兆以太网 (PS)
- USB OTG 1 (PS) - 主机 USB
- IIC 总线头/HUB (PS)
- 支持 CAN 唤醒的 1 CAN (PS)
- USB UART (PS)
扩展连接器
- 第一个 FMC LPC 扩展端口 （1个 GT 接口和 34 对 LVDS 的 LA 总线）
- 第二个 FMC HPC 扩展端口 （8个 GT 接口和 34 对 LVDS 的 LA 总线 – 无 HA 或 HB 总线）
- 双重 Pmod（与 LED 共享 8 个 I/O）
- 单个 Pmod (4 I/O)
- IIC 支持 8个I/O 访问
控制 & I/O
- 2个用户按钮开关/DIP 开关、2个用户 LED
- IIC 支持 GPIO 访问
- SDIO (SD 卡槽)
- 3个用户按钮开关2个用户按钮开关
- IIC 支持 8个I/O 访问
- IIC 支持 WTClock 访问
时钟技术
- 33MHz PS 系统时钟
- 200MHz PL 振荡器（单端与差分）
- 用于外部时钟（差分）的 SMA 接口
- 带有2个 SMA 连接器的 GTX 参考时钟端口
- OBSAI/CPRI - SFP+ 接收时钟
- EXT 配置时钟
配置
- 板上配置电路
- 2X16MB 四重 SPI 闪存
- SDIO 卡接口（启动）
- PC4 和 20 引脚 JTAG 端口
存储器
- DDR3 组件内存 1GB (PS)
- DDR3 SODIM 存储1GB (PL)
- 2X16MB 四重 SPI 闪存 (config)
- IIC - 1 KB EEPROM
模拟
- AMS 接口 (模拟) 系统监控器，亦可用于外部传感器
功耗
- 12 V 墙上适配器
- 具有电流测量功能的电源
附件
ZC706 评估板
包含 XC7Z045 FFG900 -2 SoC
整套 Vivado® Design Suite: Design Edition
Zynq-7000 XC7Z045 SoC 节点锁定 & 器件锁定，包含 1 年更新及技术支持

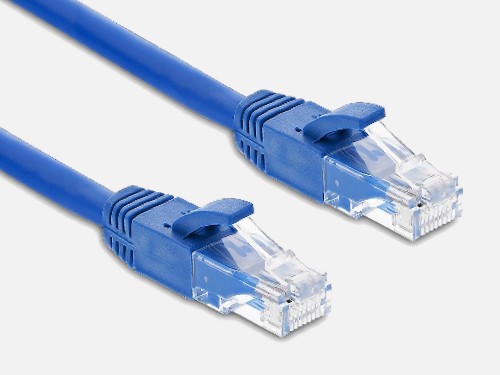

以太网电缆

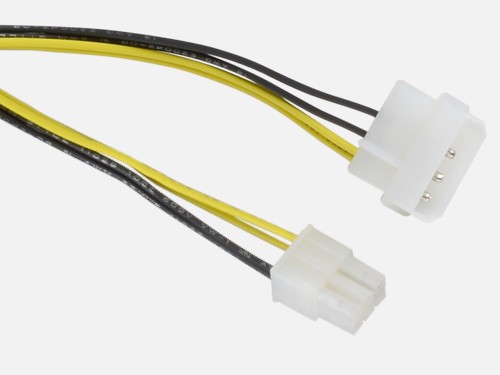

ATX PCIe Minifit Jr 电源适配器

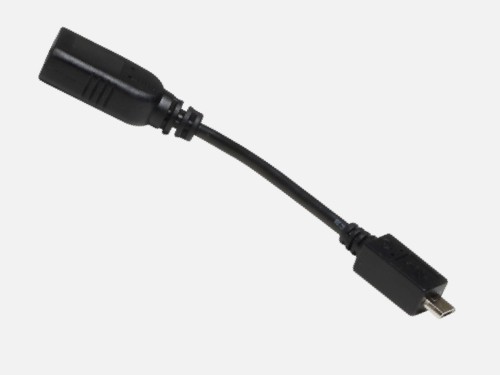

USB 适配器

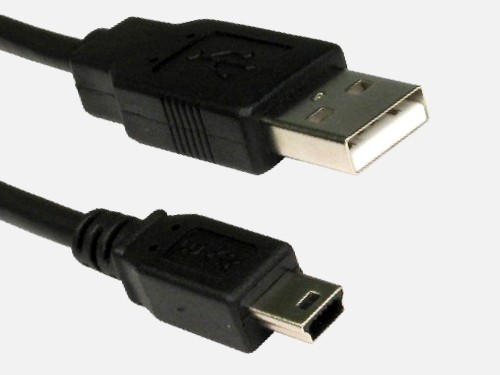

USB Mini 电缆

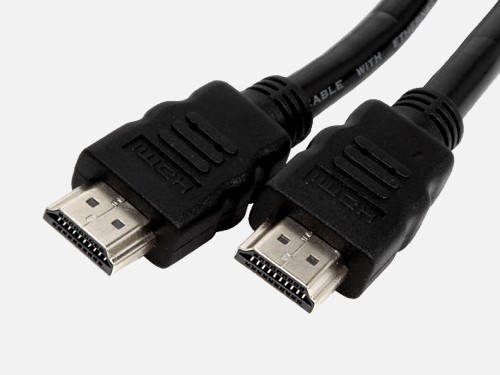

HDMI 电缆

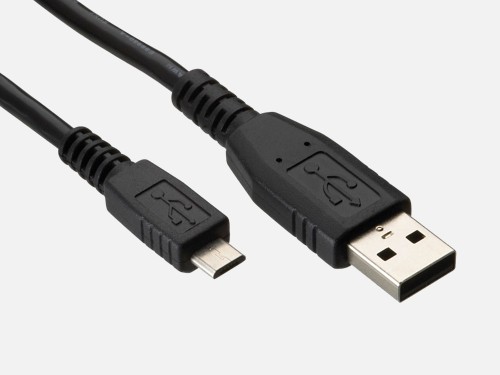

USB Micro 电缆

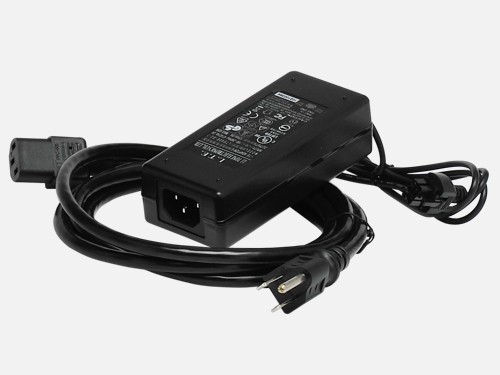

电源电线和适配器
