  3. Xilinx Kintex-7 FPGA 嵌入式套件
点击放大图片

Xilinx Kintex-7 FPGA 嵌入式套件

by: Xilinx, Inc

Kintex®- 嵌入式套件包括嵌入式设计人员用于快速设计其高性能嵌入式系统所需的 /7-Kintex-7 KC705 基础评估套件组件以及所有其它软核内容。

  • 价格: $2,544.00
  • 产品编号: DK-K7-EMBD-G
  • 交付周期: 2 周
  • 器件支持:
    • Kintex-7
Buy

概述

产品描述

Kintex®-7 嵌入式套件包括嵌入式设计人员用于快速设计其高性能嵌入式系统所需的 Kintex-7 KC705 基础评估套件组件以及所有其它软核内容。它包括嵌入式目标参考设计以及相关的工具，如 ISE Vivado® Design Suite 软件。

主要性能和优势

  • 支持包含 MicroBlaze、soft 32位 RISC 的嵌入式处理
  • 利用 Kintex-7 KC705 基础板
  • 基于 Eclipse 的集成开发环境 (IDE)、GNU 工具、操作系统、库和预验证的参考设计

新利app下载 器件

包含符合 ROHS 规范的 KC705 套件，包括 XC7K325T-2FFG900C FPGA

逻辑单元 326,080
DSP Slice 840
内存 16,020
GTYX 收发器 16
I/0 引脚 14.500
kintex-7-bk-chip

产品信息

规格

开发板特性

包含 Kintex-7 嵌入式开发板

dk-k7-embd-g-base-board

配置

  • 板上 JTAG 配置电路通过 USB 实现配置
  • JTAG 头与 Xilinx 下载电缆一起使用，如平台电缆 USB II
  • 提供 PCIe 配置的 128MB (1024Mb) Linear BPI FLASH
  • 16MB (128Mb) 四重 SPI 闪存

存储器

  • 1GB DDR3 SODIMM  800MHz / 1600Mbps
  • 提供 PCIe® 配置的 128MB (1024Mb) Linear BPI FLASH
  • 16MB (128Mb) 四重 SPI 闪存
  • 8Kb IIC EEPROM
  • SD 卡槽

通信与网络

  • Gigabit Ethernet GMII、RGMII 及 SGMII
  • SFP/SFP+ 屏蔽罩
  • 带有 4 个 SMA 连接器的 GTX 端口（TX 和 RX）
  • UART 至 USB 的桥接器
  • PCI Express x8 边缘连接器

显示

  • HDMI 视频输出
  • 驱动 HDMI 连接器的外部 Phy/codec 器件
  • 2x16 LCD 显示器
  • 8x LED

时钟技术

用于支持 CPRI/OBSAI 应用，从一个用户提供的 SFP/SFP+模块执行时钟修复

  • 支持 200MHz 差分输出的固定频率振荡器可用作 FPGA 的“系统”时钟
  • 默认输出频率为 156.250 MHz 的可编程振荡器适用于以太网应用，而且振荡器可针对大量终端应用进行编程
  • 差分 SMA 时钟输入
  • 差分 SMA GTX 参考时钟输入
  • 用于支持 CPRI/OBSAI 应用的抖动衰减时钟，该应用可从用户提供的 SFP/SFP+ 模型执行时钟恢复

扩展连接器

  • FMC-HPC（部分填充） 连接器（4 个 GTX 收发器，116 个单端或 58 个差分（34 LA 和 24 HA）用户定义信号）
  • FMC-LPC 连接器（1 个 GTX 收发器，68 个单端或 34 个差分用户定义信号）
  • Vadj 可支持 1.8V、 2.5V (默认) 或 3.3V
  • IIC

功耗

  • 12V 插墙式适配器或 ATX
  • 2.5V、1.5V、1.2V 和 1.0V 电源的电压和电流测量功能（FPGA 的 IIC 路径）

模拟

  • XADC 头

控制 & I/O

  • 5 个按钮
  • 4X DIP 开关
  • Diff Pair I/O (1 SMA pair)
  • AMS FAN Header (2 个 I/O)
  • 7 个通过 LCD header 获得的 I/O 管脚
附件

附件

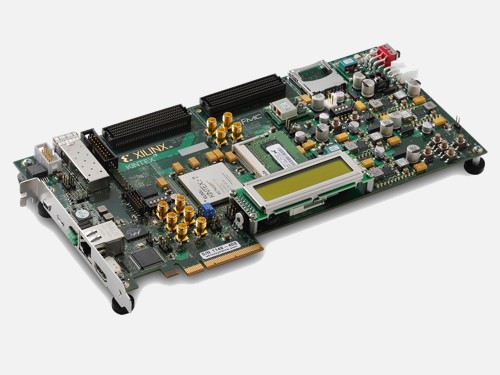

KC705 评估板

基于 XC7K325T-2FFG900C FPGA

整套 Vivado® Design Suite: Design Edition

Kintex-7 XC7K325T FPGA 节点锁定 & 器件锁定，包含 1 年更新及技术支持

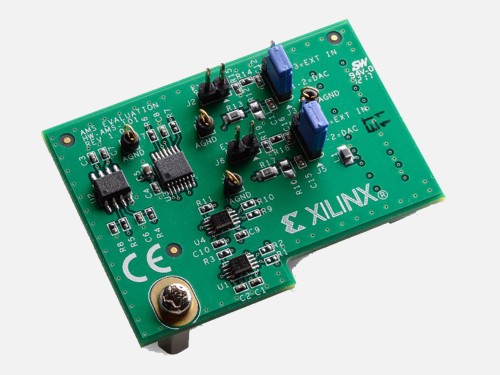

AMS 101 评估卡

配有免费的 AMS 评估工具，用于分析模拟数据、内部温度和电压测量值，并将数据存储至一个 .csv 文件

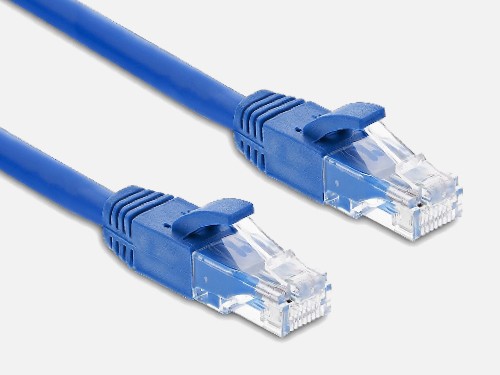

以太网电缆

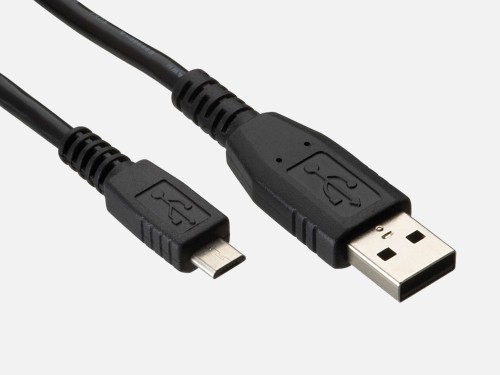

USB Micro 电缆

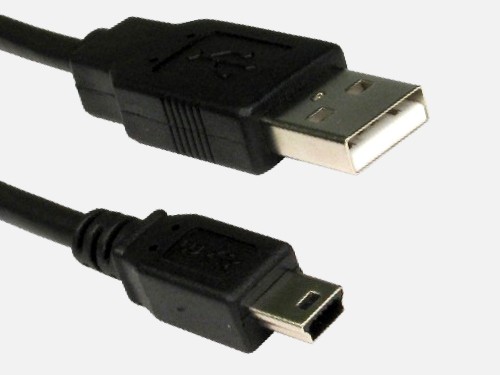

USB Mini 电缆

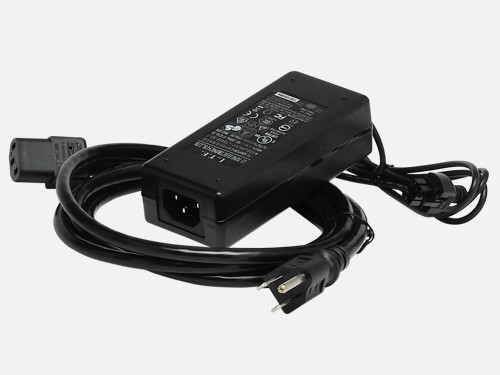

电源电线和适配器

资源

技术文档

Filter Documentation

步骤 1：开发板修订

步骤 2 ：工具修订

步骤 3: 显示文档

点击更新搜索结果表
工具 & IP

设计工具

名称 说明 许可证类型
Vivado Design Suite Design Edition Xilinx Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速 FPGA 和 SoC 系列器件的设计效率。 Kintex-7 XC7K325T FPGA 节点锁定 & 器件锁定，包含 1 年更新及技术支持

IP 核

名称 描述 许可证类型
Memory Interface Generator (MIG) 存储器接口发生器 (MIG) 是一款用于为赛灵思 FPGA 生成存储器控制器和接口的免费软件工具。 免费 IP
logiCVC-ML Compact Multilayer Video Controller logiCVC-ML – 压缩多层视频控制器是为 Xilinx FPGA 和 Zynq®-7000 SoC 优化的图形控制器。 它控制 LCD TFT 扁板显示，通过外部视频转换器、S-Video、全电视信号器件和 CRT 显示实现。 1 小时硬件超时
logiSDHC SD Card Host Controller logiSDHC 是来自 Xylon logicBRICKS IP 核库的 Secure Digital (SD) 卡主控制器 IP 核它用于将数据从系统存储器传输至 SD 卡数据总线，以及从 SD 卡数据总线传输至系统存储器。 1 小时硬件超时

其他工具、IP 和资源

名称 产品类别 项目 描述
合作伙伴 操作系统 面向 MicroBlaze 的合作伙伴操作系统和工具解决方案 一系列第三方嵌入式解决方案提供者，包括 OS 等。
开源 软件工具 TeraTerm 众多终端仿真器之一，用于实现 PC 与评估套件的串行连接。
Xilinx 软件工具 TeraTerm SDK 环境与 Xilinx 硬件协同工作，构建、开发、测试和部署嵌入式 Linux 解决方案。
