  3. Xilinx Virtex-7 FPGA VC7222 特性描述套件
点击放大图片

Xilinx Virtex-7 FPGA VC7222 特性描述套件

  • 产品编号: CK-V7-VC7222-G
  • 交付周期: 2 周
  • 器件支持:
概述

产品描述

套件为 Virtex-7 XC7VH580T-G2HCG1155E FPGA 上的 GTH 和 GTZ 收发器进行特性描述和评估提供了硬件环境;同时允许通过 Vivado® design suite 来评估集成式误码率测试器 (IBERT) 演示。 每个 GTH 与 GTZ Quad 及其相关参考时钟均从 FPGA 路由至 SMA 及 Samtec BullsEye 连接器。 用户可以使用带有 BullsEye 连接器以及 SMA- 标准连接器的电缆来连接各种评估平台，从背板与光学评估板到高速测试设备不一而足。每个 BullsEye 连接器都会处理一个完整的 GTH 或 GTZ Quad、4 个发送/接收对，从而实现以最灵活的方式来测试定制应用。了解更多信息，查看套件所含配件。

主要性能和优势

  • 对 Virtex-7 VH580T FPGA 的 GTH 和 GTZ 收发器进行特性描述和评估
  • 硬件、设计工具、IP、以及预验证参考设计
  • 集成式误码率测试器 (IBERT) 参考设计
  • System ACE™ SD 控制器
  • 扩展 I/O，包含 2 个 FPGA Mezzanine Card (FMC) 接口
  • BullsEye 连接头支持完整的 GTH 或 GTZ Quad，包含 4 个传输/接收对
  • 为 GTH 收发器和参考时钟提供 6 个 Samtec BullsEye 连接器衬垫
  • 为 GTZ 收发器和参考时钟提供 2 个 Samtec BullsEye 连接器衬垫
  • 2对带有 SMA 连接器的差分 MRCC 输入

特色 Xilinx 器件

符合 ROHS 规范的套件，包含 XC7VH580T-G2HCG1155E FPGA

逻辑单元 580,480
DSP Slice 1,680
内存 (Kb) 33,840
GTY 13.1 Gb/s 收发器 48
I/0 引脚 600
virtex-7-bk-chip
硬件

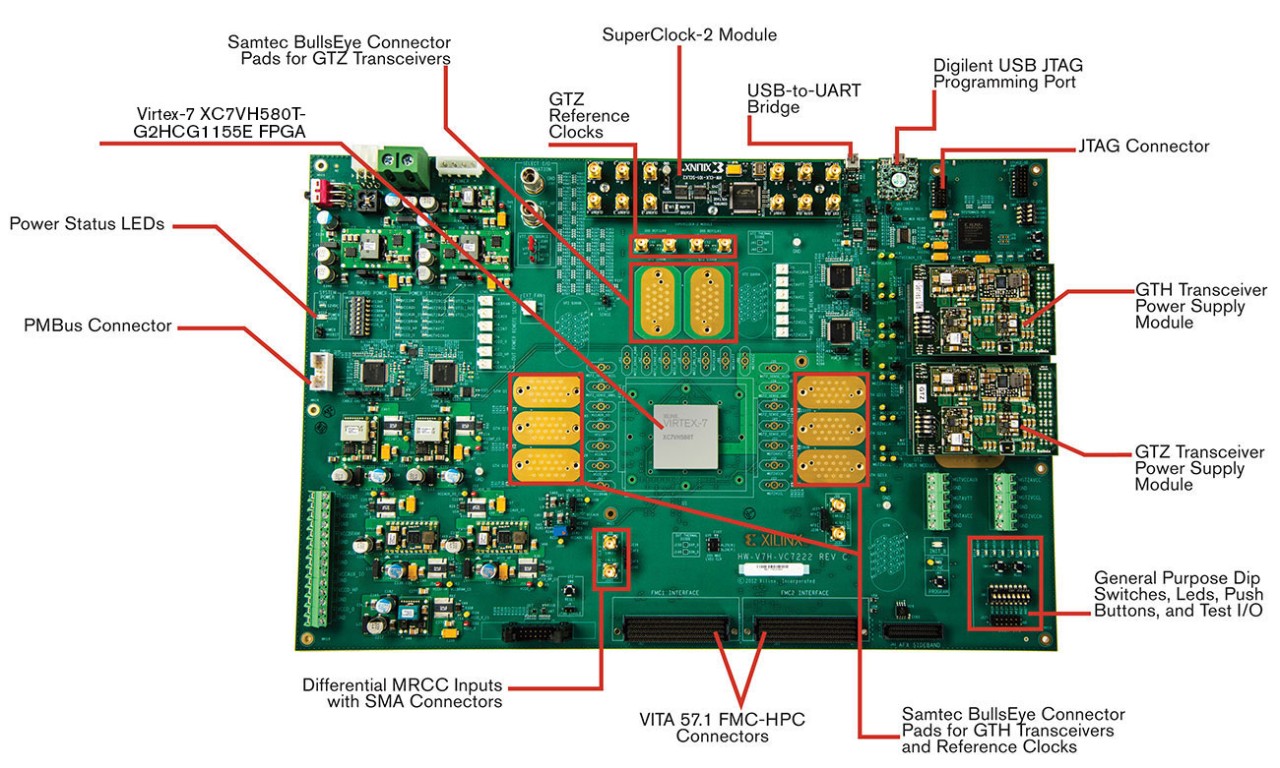

电路板特性

包含 VC7222 特性描述电路板

ck-v7-vc7222-g-hardware-kit

通信与网络

  • 为 GTH 收发器和参考时钟提供 6 个 Samtec BullsEye 连接器衬垫
  • 为 GTZ 收发器和参考时钟提供 2 个 Samtec BullsEye 连接器衬垫
  • 2对带有 SMA 连接器的差分 MRCC 输入
  • USB-UART 桥

时钟技术

  • 固定 200MHz 2.5V LVDS 振荡器，与多区域时钟输入引脚相连
  • SuperClock-2 模块，支持多种频率

显示

  • 电源状态 LED
  • 通用 DIP 开关、LED、按钮和测试 I/O

扩展连接器

  • 2 x VITA 57.1 FPGA 夹层卡(FMC) 高引脚数 (HPC) 连接器

配置

  • Digilent USB JTAG 编程端口

存储器

  • System ACE™ SD 控制器

控制 & I/O

  • I2C 总线

功耗

  • 板上数字电源的 PMBus 连接功能

特色 Xilinx 器件

符合 ROHS 规范的套件，包含 XC7VH580T-G2HCG1155E FPGA

逻辑单元 580,480
DSP Slice 1,680
内存 (Kb) 33,840
GTY 13.1 Gb/s 收发器 48
I/0 引脚 600
virtex-7-bk-chip

内含物件

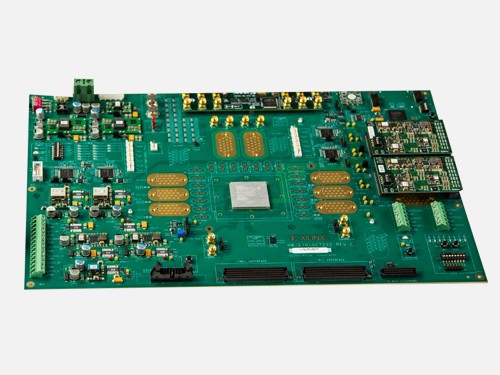

VC7222 评估板

包含 Virtex-7 XC7VH580T-G2HCG1155E FPGA

整套 Vivado® Design Suite: Design Edition

Virtex-7 XC7VH580T FPGA 节点锁定 & 器件锁定，包含 1 年更新及技术支持

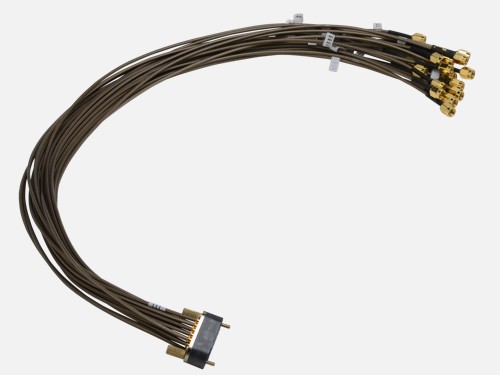

Samtec Bullseye 电缆，包含 10 个标准 SMA

Xilinx FPGA 特性描述套件的 BullsEye 电缆

SuperClock-2 模块，支持多种频率

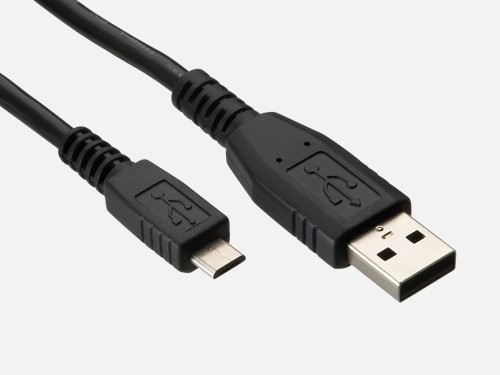

Micro USB 电缆

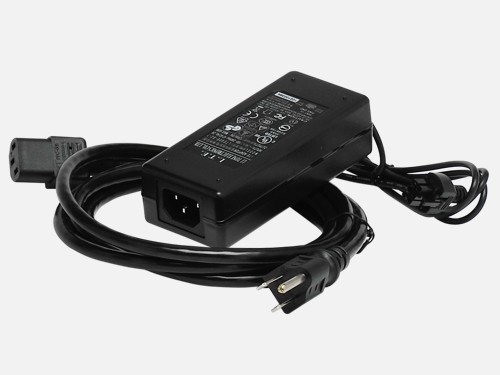

功耗适配器

技术文档

Filter Documentation

步骤 1：开发板修订

步骤 2 ：工具修订

步骤 3: 显示文档

点击更新搜索结果表
工具 & IP

设计工具

名称 描述 许可证类型
Vivado Design Suite Design Edition Xilinx Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速 FPGA 和 SoC 系列器件的设计效率。 Virtex-7 XC7VH580T-G2HCG1155E FPGA 节点锁定 & 器件锁定，包含 1 年更新及技术支持
