Xilinx Virtex UltraScale FPGA VCU1287 特性描述套件
by: Xilinx, Inc
VCU1287 功能描述套件可为您提供描述和评估 Virtex® UltraScale™ XCVU095-FFVB2104E FPGA 上可用 32 GTH (16Gbps) 和 32 GTY (30Gbps) 收发器所需的一切功能。
概述
产品描述
VCU1287 功能描述套件可为您提供描述和评估 Virtex® UltraScale™ XCVU095-FFVB2104E FPGA 上可用 32 GTH (16Gbps) 和 32 GTY (30Gbps) 收发器所需的一切功能。每个 GTH 与 GTY Quad 及其相关参考时钟均从 FPGA 路由至 SMA 及 Samtec BullsEye 连接器。 BullsEye 连接器可连接各种评估平台，从背板与光学评估板到高速测试设备不一而足。每个 BullsEye 连接器都会处理一个完整的 GTH 或 GTY Quad、4 个发送/接收对，从而实现以最灵活的方式来测试定制应用。了解更多信息，查看套件所含配件。
主要性能和优势
- 为定性评估 Virtex® UltraScale™ XCVU095-FFVB2104E FPGA 板上 GTH 和 GTY 收发器提供了硬件环境
- 硬件、设计工具、IP、以及预验证参考设计
- 集成式误码率测试器 (IBERT) 参考设计
- BullsEye 连接头支持完整的 Quad，包含 4 个传输/接收对
- 为 GTH & GTY 收发器和参考时钟和背板模拟连接器提供 14 个 Samtec BullsEye 连接器焊盘
- 两对差分 MRCC 输入，带有 SMA 连接器扩展 I/O 以及 3 个 FPGA 夹层卡 (FMC) 接口
特色 Xilinx 器件
包含 Virtex UltraScale XCVU095-FFVB2104E FPGA
| 系统逻辑单元 (K) | 1,176 |
|---|---|
| DSP Slice | 768 |
| 内存 (Mb) | 60.8 |
| GTH 16.3 Gb/s 收发器 | 32 |
| I/0 引脚 | 832 |
产品信息

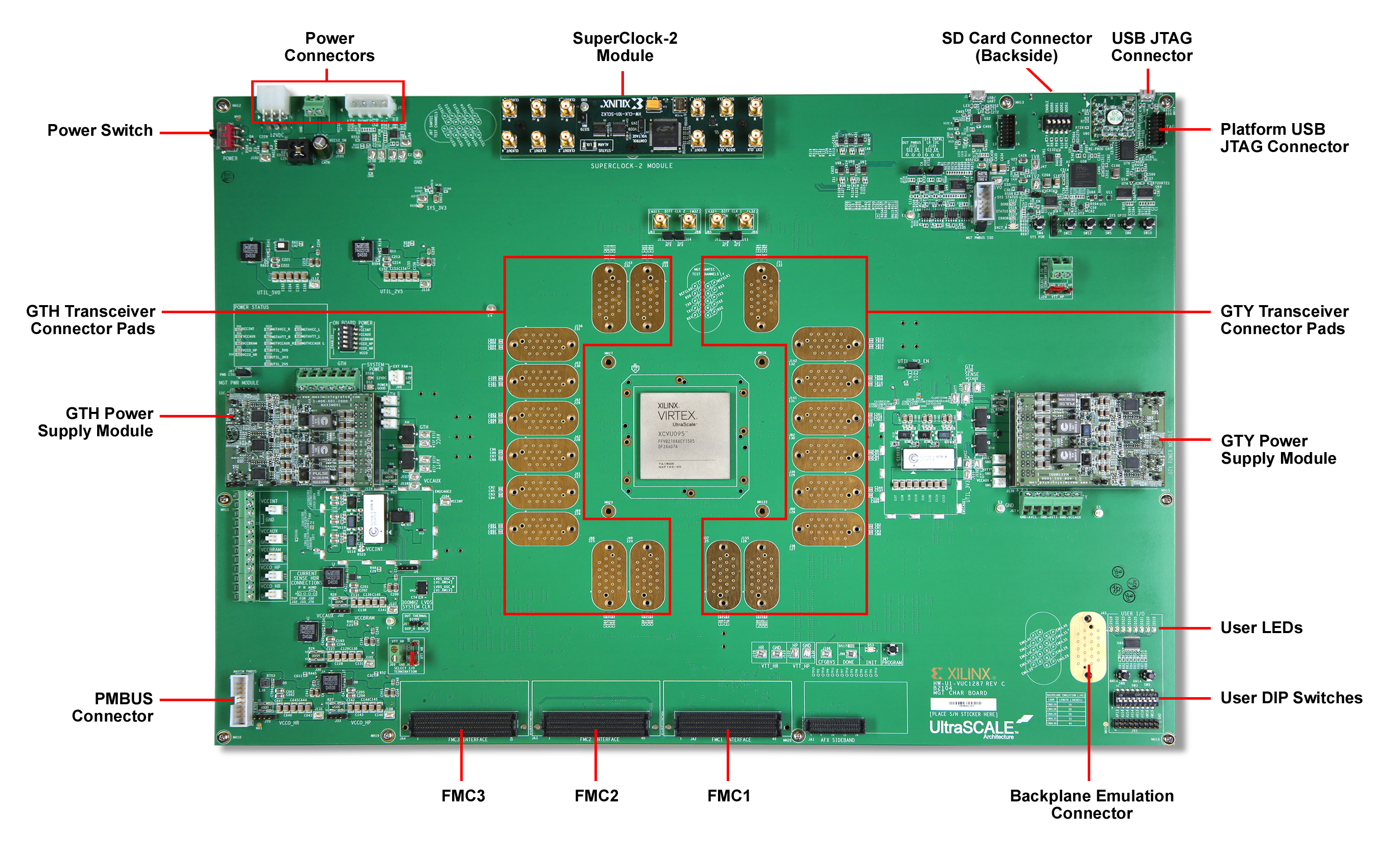

开发板特性
包含 VCU1287 特性描述套件
附件

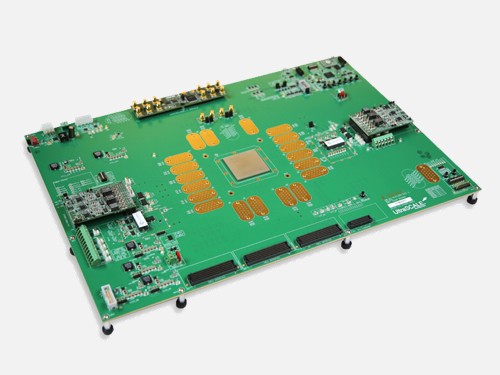

VCU1287 特性描述开发板
包含 Virtex UltraScale XCVU095-FFVB2104E FPGA
整套 Vivado® Design Suite: Design Edition
Virtex UltraScale XCVU095-FFVB2104E FPGA 器件锁定

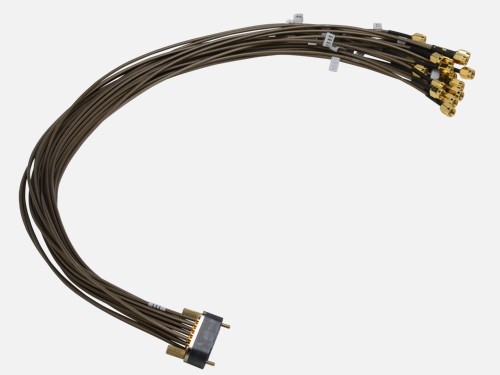

Samtec Bullseye 线缆
面向 Xilinx FPGA 特性描述套件
Mini USB 线缆

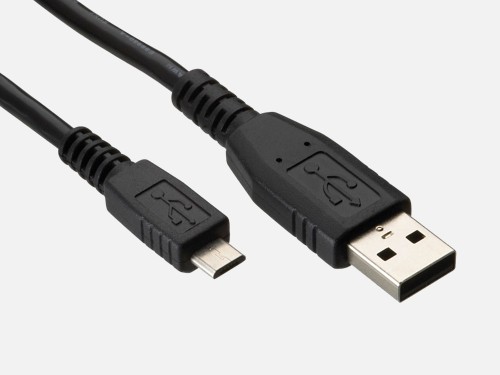

Micro USB 电缆
电源线

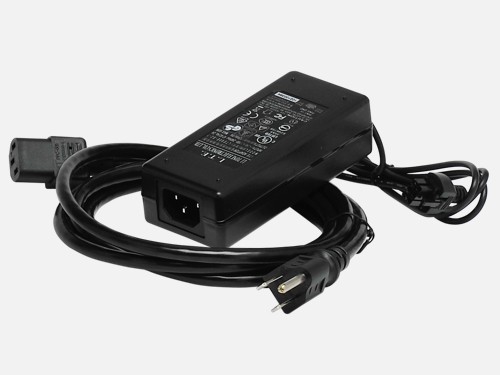

功耗适配器
通过 SuperClock-2 接口提供板上 GT 参考时钟生成
资源
标题
日期
设计工具
| 名称 | 说明 | 许可证类型 |
|---|---|---|
| Vivado Design Suite Design Edition | Xilinx Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速 FPGA 和 SoC 系列器件的设计效率。 | Virtex UltraScale XCVU095-FFVB2104E FPGA 节点锁定 & 器件锁定 |
