Xilinx Virtex UltraScale+ FPGA VCU1525 加速开发套件

by: Xilinx, Inc

Virtex UltraScale+ FPGA 加速开发套件是超大规模应用开发人员的极好起点。

产品编号: DK-U1-VCU1525-A-G
交付周期: 停用

概述

重要提示：

该开发套件已停产（根据 PDN 咨询XCN18025），并不再出售。针对该产品的解决方案将不再进行更新，Xilinx 将提供有限支持。

产品描述

适合想要充分利用 Virtex® UltraScale+™ FPGA 高级功能的数据中心应用开发者。这款 PCIe® 开发板可在云端访问，也可通过框架、库、驱动程序和开发工具进行本地访问，从而可通过 Xilinx SDAccel™ 开发环境使用 OpenCL™、C、C++ 和 RTL 轻松进行应用编程。

被动散热版本

主要性能和优势

可重编程的专用硬件适应于计算密集型应用，专门针对实况视频转码、数据分析、基因组学以及机器学习的快速增长市场
符合双插槽 PCIe 全长全高外形标准
可采用支持达 225W 的电路板通过服务器 CPU 实现 10 至 100 倍的性能加速
面向定制开发板支持的 SDAccel 平台参考设计

采用 SDAccel 开发环境，支持 OpenCL、C、C++ 和 RTL
VU9P Virtex UltraScale+ FPGA
21 TOPs（8 位整数精度）
346Mb 的片上内存
64GB 的板载 DDR4 DIMM 内存

特色 Xilinx 器件

包含 XCVU9P-L2FSGD2104E FPGA

系统逻辑单元 (K)	2,586
DSP Slice	6,840
内存 (Mb)	345.9
GTY 32.75Gb/s 收发器	76
I/O	676

规格

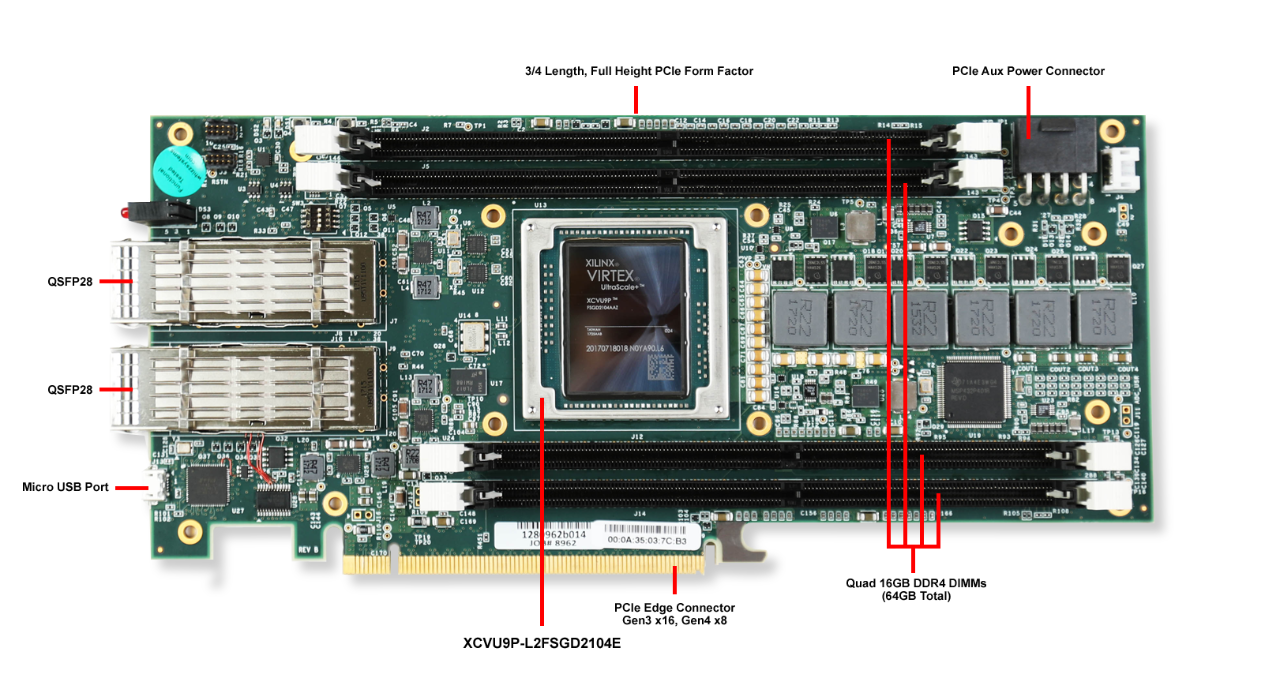

开发板特性

包含VCU1525 开发板

存储器

4 - 16GB DDR4 DIMM

功耗与热量

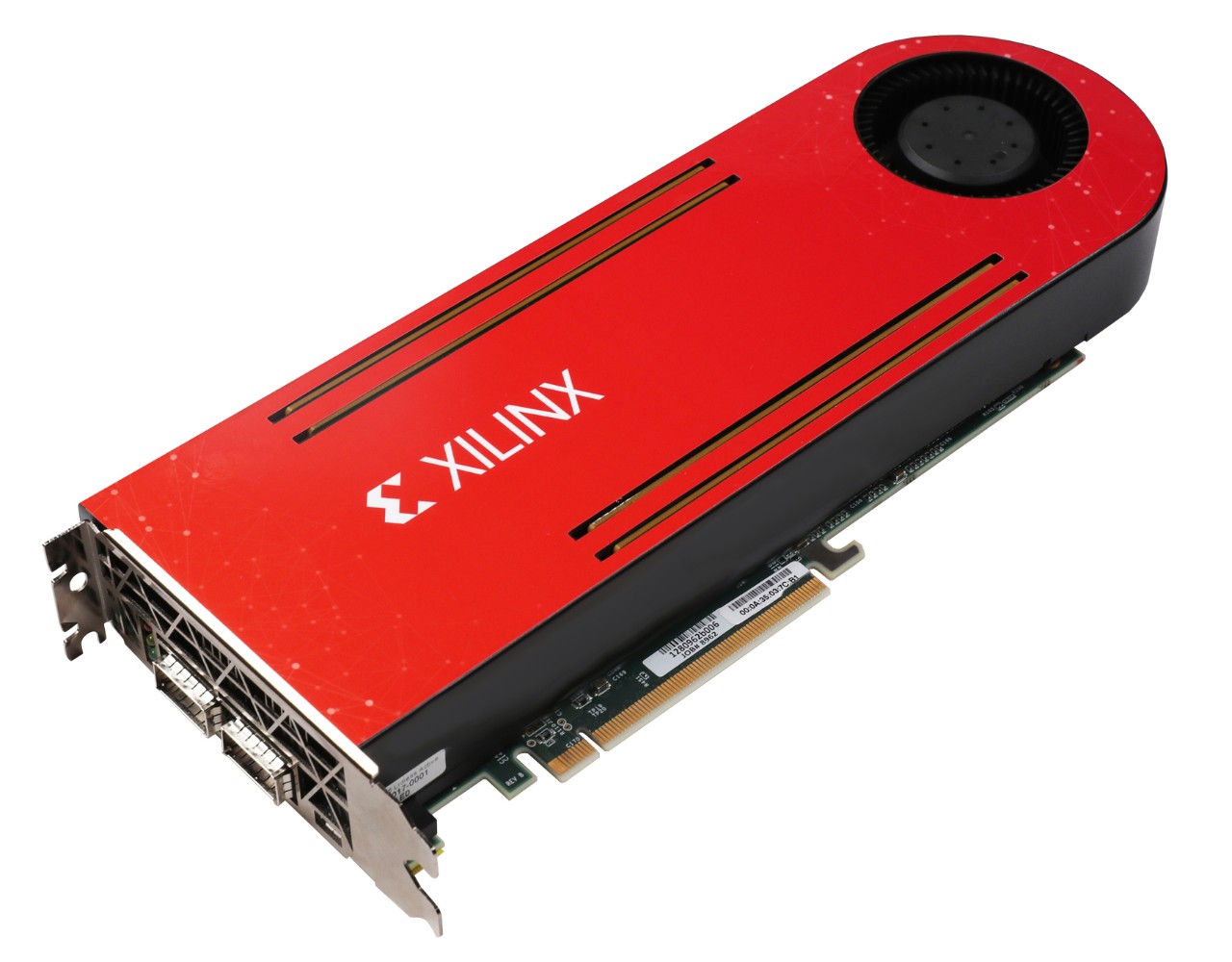

主动散热
225W 最大动态电源
PCIe 边缘接插件的最大功率达 75W
从 PCIe 辅助电源接插件提高额外 150W 功率

配置

通过 JTAG thru Micro USB 端口进行 FPGA 配置
QSPI 配置 flash 存储器

通信与网络

两个 QSFP28 100G 接口
通过板边接插件支持 PCIe Gen3 x 16 或 Gen4 x8

特色 Xilinx 器件

包含 XCVU9P-L2FSGD2104E FPGA

系统逻辑单元 (K)	2,586
DSP Slice	6,840
内存 (Mb)	345.9
GTY 32.75Gb/s 收发器	76
I/O	676

附件

内含物件

支持 XCVU9P-L2FSGD2104E 的 VCU1525 开发板

Vivado® Design Suite: Design Edition 凭证代码

XCVU9P FPGA 节点锁定与设备锁定，更新期为 1 年

USB Micro 电缆

资源

技术文档

Filter Documentation

步骤 1：开发板修订

Rev 1.0

步骤 2 ：工具修订

步骤 3: 显示文档

点击更新搜索结果表

标题日期

工具 & IP

设计工具

名称	描述	许可证类型
Vivado Design Suite Design Edition	Xilinx Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境，这一全新构建的环境具有革新意义，能够显著加速 FPGA 和 SoC 系列器件的设计效率。	XCVU9P FPGA 节点锁定与器件锁定，更新期为 1 年。支持 Dynamic Function eXchange
SDAccel 开发环境	SDAccel 是 OpenCL 应用的开发环境，主要面向基于 PCIe® 的 Xilinx FPGA 加速器卡。该环境支持系统处理器和 FPGA 逻辑的同步编程，无需 RTL 设计经验。	XCVU9P FPGA 节点锁定与器件锁定，更新期为 1 年。
Dynamic Function eXchange	Dynamic Function eXchange 可通过下载部分比特文件动态修改逻辑块，而其余逻辑将继续不间断运行。Xilinx Dynamic Function eXchange 技术有助于设计人员实时改变加速器电路板的功能性，重新加载时无需全面重新配置，也无需重新构建 PCIe 链路。	XCVU9P FPGA 节点锁定与器件锁定，更新期为 1 年。

IP 核

名称	描述	许可证类型
DDR4 SDRAM Controller	DDR4 SDRAM 控制器是 Vivado IP Catalog 中的免费 IP core。	免费 IP
DMA for PCI Express (PCIe) Subsystem	面向 PCI Express (PCIe) 的 Xilinx® LogiCORE™ DMA 可实现高性能、可配置的分散集中 DMA，支持对 PCI Express 3.x 集成型模块的使用。该 IP 提供 AXI4-MM 或 AXI4-Stream 可选用户接口。	免费 IP
Xilinx SmartConnect 技术	通过解决高性能数百万系统逻辑单元设计中的系统互联瓶颈问题， SmartConnect 技术能为 UltraScale+™ 产品组合带来前所未有的高性能。	免费 IP
面向定制开发板支持的 SDAccel 平台参考设计	SDAccel 项目可针对目标平台进行编译。SDAccel 平台参考设计是开发板和软硬件架构组件的完美结合，可通过它执行 OpenCL 应用内核。该参考设计可帮助平台开发者为其定制 PCIe 开发板添加 DAccel 支持。	免费 IP
