ザイリンクス Kintex-7 FPGA エンベデッド キット

  • パーツ番号: DK-K7-EMBD-G
  • リードタイム: 2 週間
  • デバイス サポート:
概要

製品説明

Kintex®-7 エンベデッド キットには、Kintex-7 KC705 ベース評価キットのコンポーネントと、エンベデッド設計者が高性能エンベデッド システムをすばやく設計するために必要なソフト コンテンツが含まれています。また、エンベデッド ターゲット リファレンス デザインや Vivado® Design Suite などの関連ツールも含まれます。


主な機能と利点

  • MicroBlaze (ソフト 32 ビット RISC) でエンベデッド プロセッシングをサポート
  • Kintex-7 KC705 ベース ボードを活用
  • 使いやすい Eclipse ベースの統合開発環境 (IDE)、GNU ツール、オペレーティング システム、ライブラリ、および検証済みリファレンス デザイン

ザイリンクス デバイス

XC7K325T-2FFG900C FPGA 搭載の ROHS に準拠した KC705 キット

ロジック セル 326,080
DSP スライス 840
メモリ  16,020
GTYX トランシーバー 16
I/0 ピン 500
kintex-7-bk-chip
ハードウェア

ボードについて

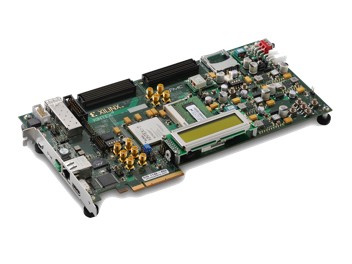

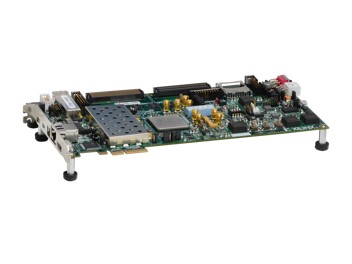

Kintex-7 エンベデッド ボードの特長

dk-k7-embd-g-base-board

コンフィギュレーション

  • USB でのコンフィギュレーションを可能にするオンボード JTAG コンフィギュレーション回路
  • Platform Cable USB II などのザイリンクス ダウンロード ケーブルを使用するために提供された JTAG ヘッダー
  • PCIe コンフィギュレーション用の 128MB (1024Mb) リニア BPI フラッシュ
  • 16MB (128Mb) クワッド SPI フラッシュ

メモリ

  • 1GB DDR3 SODIMM  800MHz/1600Mbps
  • PCIe® コンフィギュレーション用の 128MB (1024Mb) リニア BPI フラッシュ
  • 16MB (128Mb) クワッド SPI フラッシュ
  • 8Kb IIC EEPROM
  • SD カード スロット

通信およびネットワーク

  • Gigabit Ethernet GMII、RGMII、および SGMII
  • SFP / SFP+ ケージ
  • 4 つの SMA コネクタ付き GTX ポート (TX、RX)
  • UART-USB ブリッジ
  • PCI Express x 8 エッジ コネクタ

表示数

  • HDMI ビデオ出力
  • HDMI コネクタを駆動する外部 Phy/codec デバイス
  • 2x16 LCD ディスプレイ
  • 8X LED

クロッキング

ユーザー提供の SFP/SFP+ モジュールからのクロック リカバリを実行する CPRI/OBSAI アプリケーションをサポートするために使用

  • FPGA のシステム クロックとして使用される差動 200MHz 出力を備えた固定オシレーター
  • 156.250MHz の出力をデフォルトとしたプログラマブル オシレーター (周波数はイーサネット アプリケーションをターゲットとしているが、オシレーターは多様なエンド ユーザー向けにプログラム可能)
  • 差動 SMA クロック入力
  • 差動 SMA GTX 基準クロック入力
  • ユーザー提供の SFP/SFP+ モジュールからのクロック リカバリを実行する CPRI/OBSAI アプリケーションをサポートするために使用するジッター減衰クロック

拡張コネクタ

  • FMC-HPC (Partial Population) コネクタ (4 GTX トランシーバー、116 のシングルエンドまたは 58 の差動 (34 LA および 24 HA) ユーザー指定信号)
  • FMC-LPC コネクタ (1 GTX トランシーバー、68 シングルエンドまたは 34 差動のユーザー指定信号)
  • Vadj は 1.8V、2.5V、または 3.3V をサポート可能
  • IIC

電源

  • 12V ウォール アダプターまたは ATX 電源
  • 2.5V、1.5V、1.2V、1.0V 電源の電圧および電流を計測可能 (IIC パスから FPGA)

アナログ

  • XADC ヘッダー

制御および I/O

  • 5 x プッシュボタン
  • 4 x DIP スイッチ
  • 差動ペア I/O (1 SMA ペア)
  • AMS FAN ヘッダー (2 I/O)
  • 7 個の I/O ピン (LCD ヘッダーを使用)

ザイリンクス デバイス

XC7K325T-2FFG900C FPGA 搭載の ROHS に準拠した KC705 キット

ロジック セル 326,080
DSP スライス 840
メモリ  16,020
GTYX トランシーバー 16
I/0 ピン 500
kintex-7-bk-chip

内容

KC705 評価ボード

XC7K325T-2FFG900C FPGA 搭載

Vivado® Design Suite: Design Edition (フルライセンス)

ノードはロックされ、ターゲット デバイスは Kintex-7 XC7K325T FPGA にロック (1 年間のアップデートおよびサポート付き)

AMS101 評価カード

アナログ データ解析、内部温度/電圧の測定、および .csv ファイルへのデータ保存のため、無償評価ツールを伴う AMS 評価カード

イーサネット ケーブル

USB Micro ケーブル

USB Mini ケーブル

電源コードおよびアダプター

資料

Filter Documentation

Step 1: ボード リビジョン

Step 2 : ツール バージョン

Step 3: ドキュメントを表示

クリックして検索結果一覧を更新
ツールおよび IP

デザイン ツール

ツール名 説明 ライセンス タイプ
Vivado Design Suite Design Edition Vivado® Design Suite は、FPGA や SoC を設計することを目的として開発された IP およびシステムを中心とするデザイン環境 ノードはロックされ、ターゲット デバイスは Kintex-7 XC7K325T FPGA にロック (1 年間のアップデートおよびサポート付き)

IP

ツール名 詳細 ライセンス タイプ
Memory Interface Generator (MIG) MIG は、ザイリンクス FPGA 用のメモリ コントローラーとインターフェイスを生成するための無償ソフトウェアです。 無償 IP
logiCVC-ML Compact Multilayer Video Controller logiCVC-ML – コンパクト マルチレイヤー ビデオ コントローラーは、ザイリンクス FPGA および Zynq®-7000 SoC 用に最適化されたグラフィック コントローラーです。これは、外部ビデオ コンバーター、S-ビデオ、コンポジット ビデオ デバイスと CRT ディスプレイを用いて、LCD TFT フラット パネル ディスプレイを制御します。 1 時間ハードウェア タイムアウト
logiSDHC SD カード ホスト コントローラー logiSDHC は、Xylon logicBRICKS IP コア ライブラリからのセキュア デジタル (SD) カード ホスト コントローラー IP コアで、システム メモリから SD カードのデータ バスへ (またはその逆) のデータ転送用に設計されています。 1 時間ハードウェア タイムアウト

その他のツール、IP、リソース

ツール名 製品カテゴリ 項目 説明
パートナー オペレーティング システム MicroBlaze のパートナー オペレーション システム & ツール ソリューション OS などのエンベデッド ソリューションを提供する サードパーティ プロバイダーの一覧を提供しています。
オープンソース ソフトウェア ツール TeraTerm ユーザーの PC と評価キット間のシリアル接続に使用する端末エミュレーターの 1 つです。
ザインリンクス ソフトウェア ツール TeraTerm 構築、開発、テストおよび組み込み Linux ソリューションを展開できるザイリンクスのハードウェアで動作する SDK 環境。
